Spezifische Lösungen für Rechenzentren
Global koordinieren – lokal engagieren: das globale DAIKIN Netzwerk bietet engagiertes Fachwissen an Ihrem Standort.

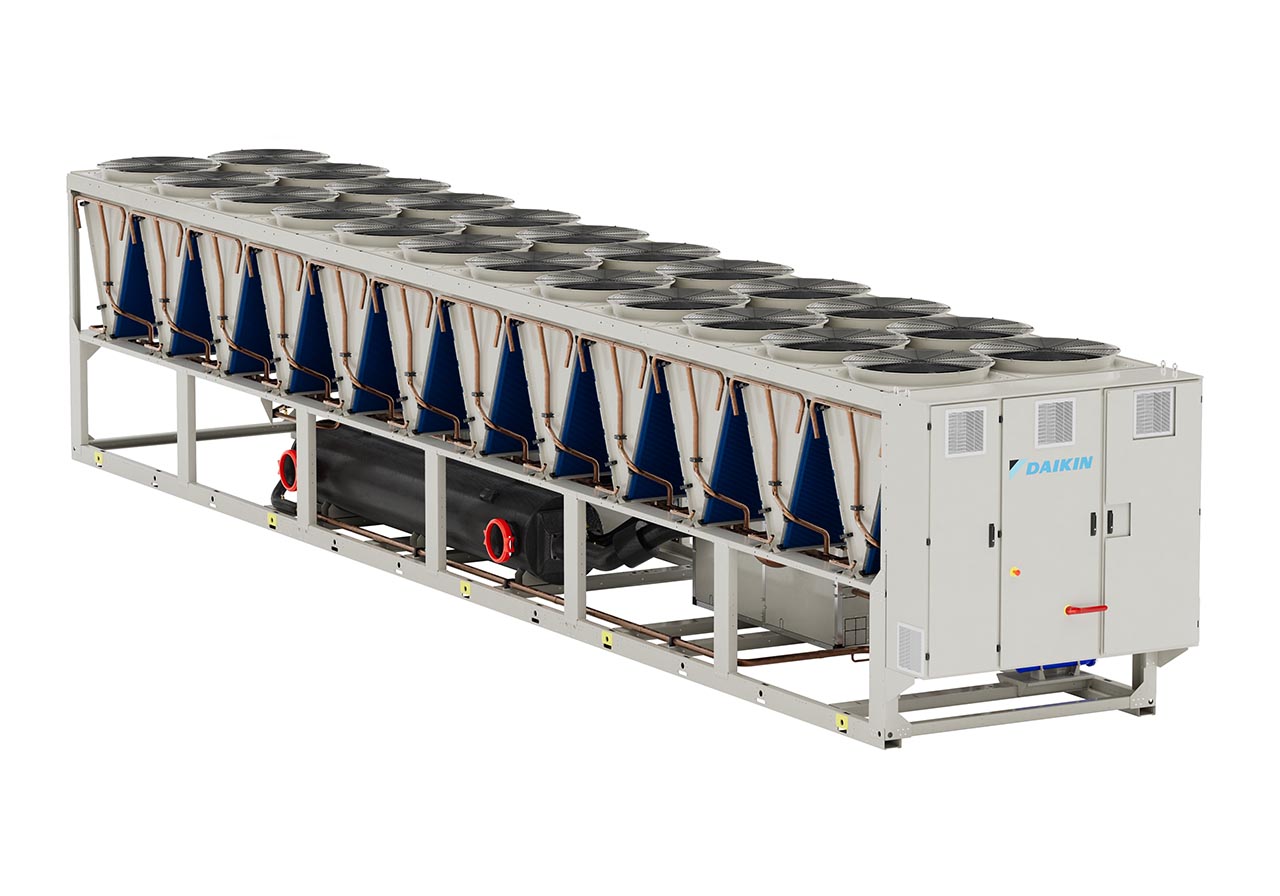

Kaltwassersatzlösung – ‚Nur Kühlen‘
- Kühlleistungsbereich: 150–1.950 kW
- Effizienz der Spitzenklasse
- DAIKIN Inverter-Schraubenverdichter
- Neue DAIKIN Ventilatorgestaltung
- 4 Effizienzversionen
- 3 Schallschutzkonfigurationen

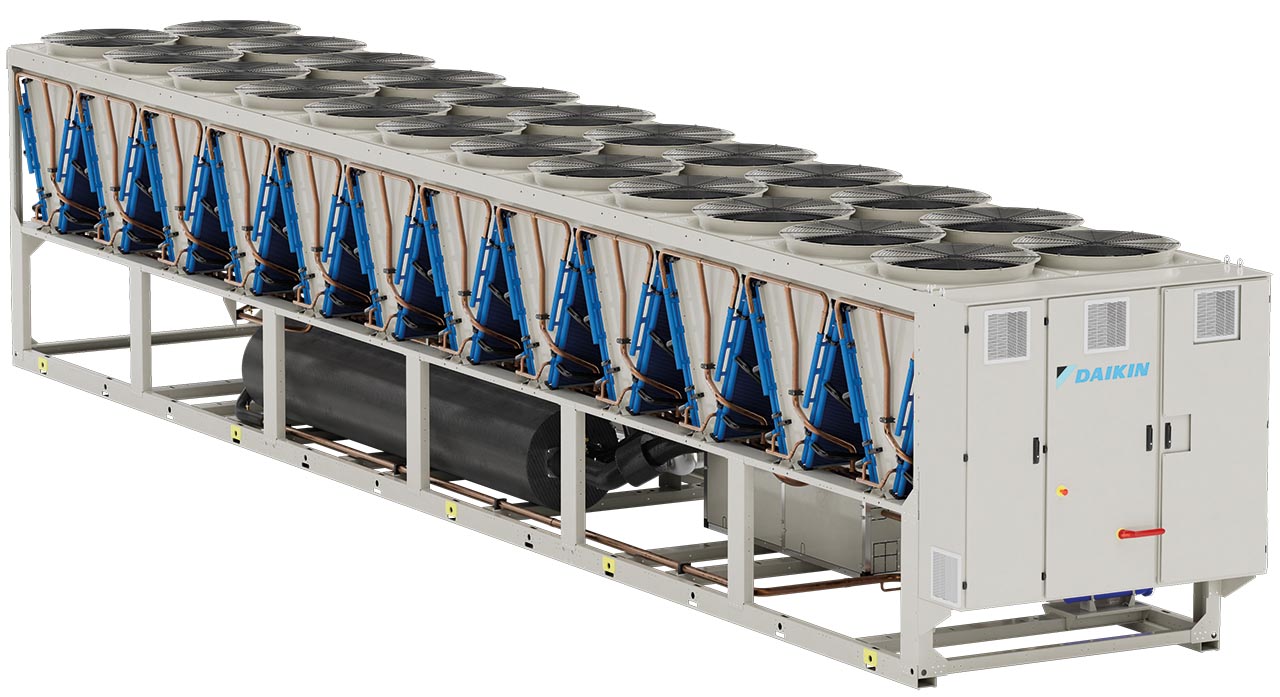

Kaltwassersatzlösung für ‚Freie Kühlung‘
- Kühlleistungsbereich: 150–1.950 kW
- Effizienz der Spitzenklasse
- DAIKIN Inverter-Schraubenverdichter
- Neue DAIKIN Ventilatorgestaltung
- 4 Effizienzversionen
- 3 Schallschutzkonfigurationen

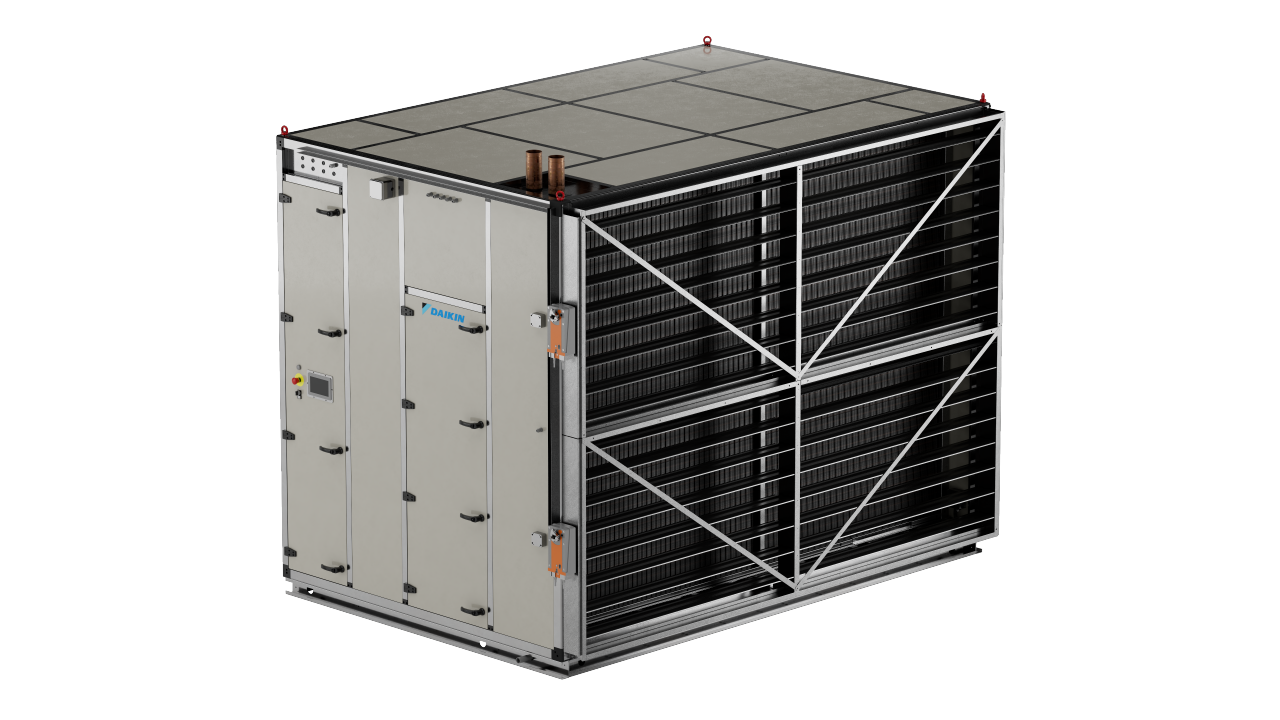

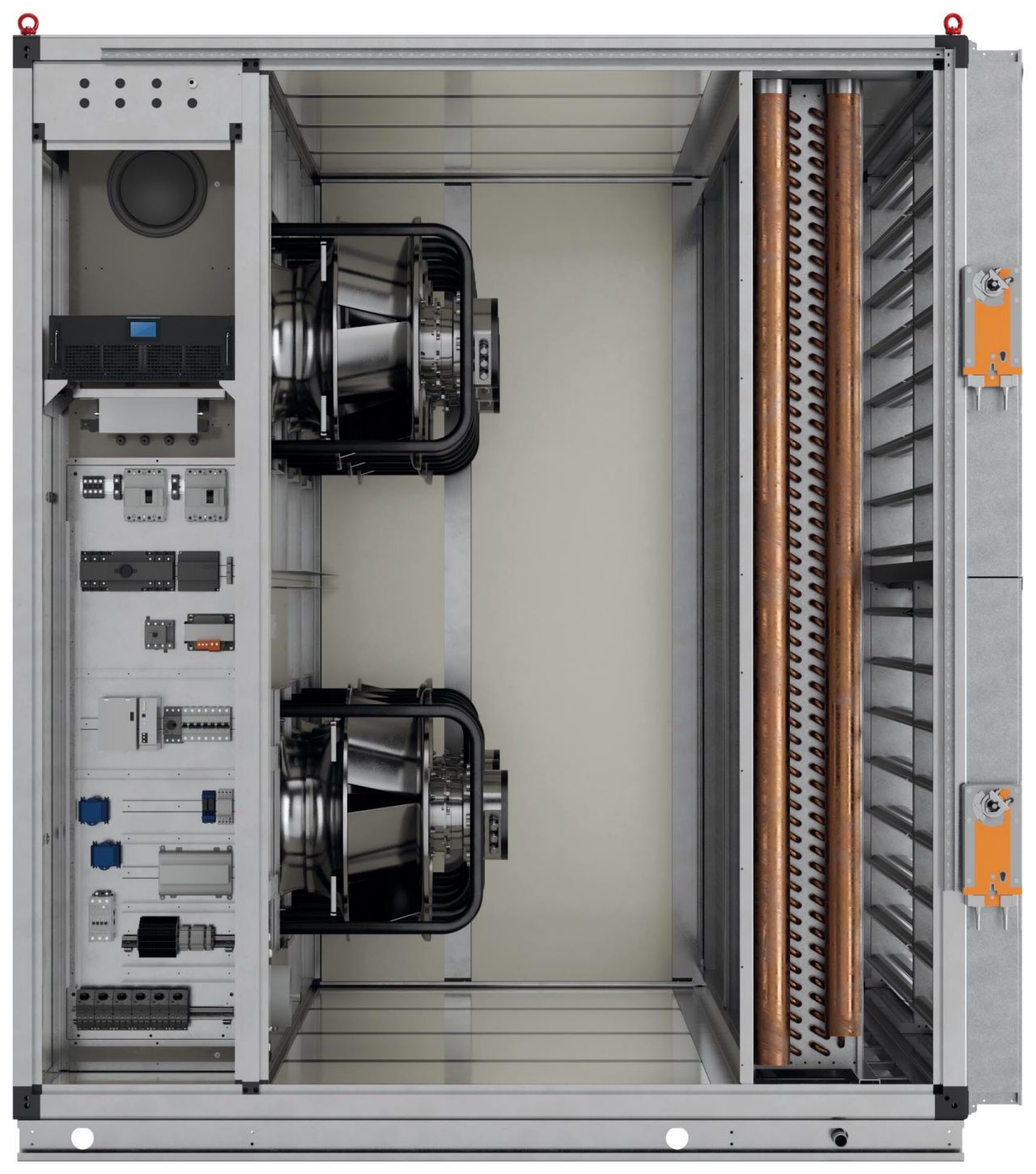

Gerät Pro-W CRAH
- Modellreihen mit Kühlleistungen von 200 kW bis 700 kW
- Hoher Wirkungsgrad führt zu Systemen mit niedrigem PUE-Wert

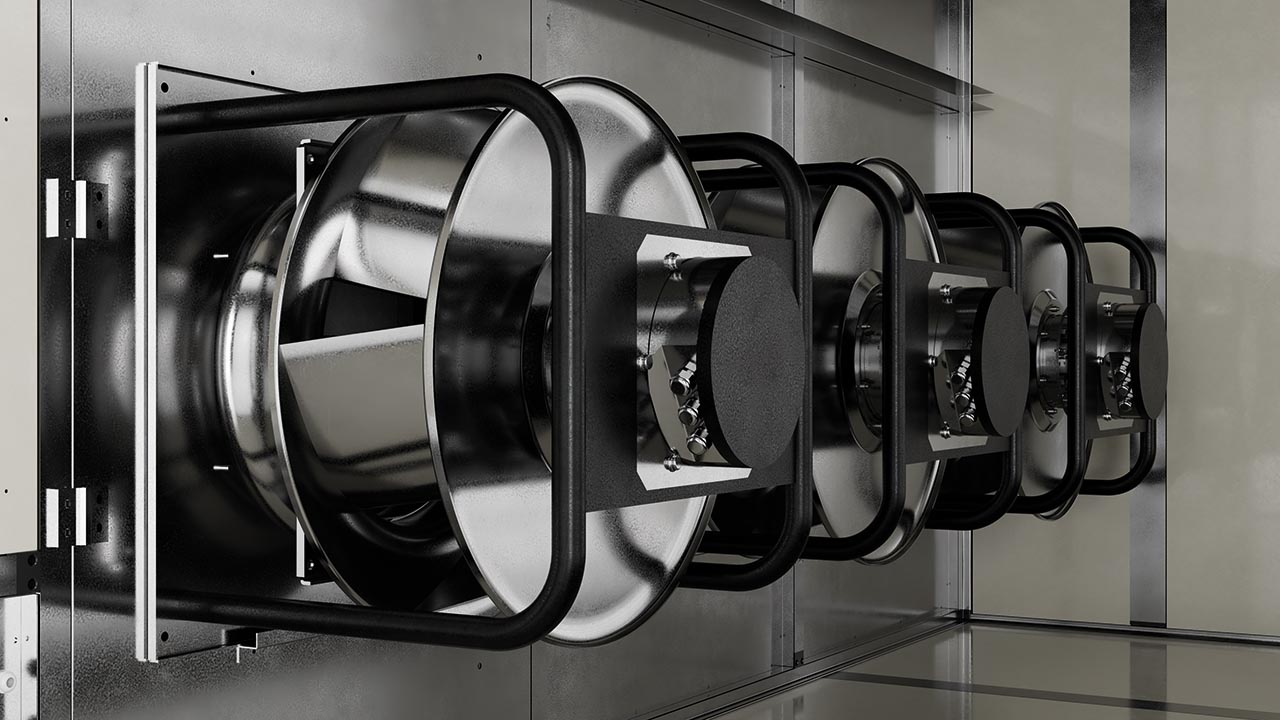

- Integrierte Ventilatortechnologie mit elektronischem Kommutator von DAIKIN
- Interne Tests für jedes Gerät am Ende der Fertigung vor dem Versand
- EMEA: umfangreiche Fertigungskapazitäten weltweit mit skalierbarer Kapazität
- Kompakte Stellfläche
- Integrierte intelligente Regelungen und Filter für niedrige Oberschwingungen
Kaltwassersätze mit ‚Freier Kühlung‘
Kompakte Kaltwassersätze mit ‚Freier Kühlung‘ bis zu 2.150 kW
Zum Portfolio der Kaltwassersätze gehören auch Geräte mit Schraubenverdichtern mit Frequenzumrichter-Antrieben (VFD); diese Schraubenverdichter werden im eigenen Haus entwickelt und gefertigt und für eine bessere Zuverlässigkeit und Effizienz auf den Verdichter montiert. Dank VFD ist eine präzise Modulation der Kühllasten möglich, mit Leistungen bis zu 2.150 kW sowie bei Scrollverdichter-Kaltwassersätzen mit Leistungen bis zu 1.344 kW.
Trotz ihrer großen Kühlleistungen sind die Produkte von DAIKIN kompakt, sodass sie auch in engeren Räumlichkeiten aufgestellt werden können. Dies gilt insbesondere für Geräte mit ‚Freier Kühlung‘ in einer Konfiguration, die die Grundfläche des Geräts nicht überschreitet.
DAIKIN bietet verschiedene Versionen der ‚Freien Kühlung‘ an, darunter auch glykolfreie Systeme. Spezifische Konfigurationen für Rechenzentren enthalten einen integrierten aktiven Oberwellenfilter, der zur Wahrung der Kompaktheit direkt in die Schalttafel des Geräts integriert wurde.
- ‚Freie Kühlung‘ für niedrigere Betriebskosten
- Kompakte Stellfläche, kombiniert mit großen Kühlkapazitäten
- Glykolfreie Option mit ‚Freier Kühlung‘
- VFD-Schraubenverdichter für verbesserte Zuverlässigkeit und Effizienz
- Max. Vorlauftemperatur: +30 °C
- Min. Umgebungstemperatur: -30 °C
- Max. Umgebungstemperatur: +55 °C

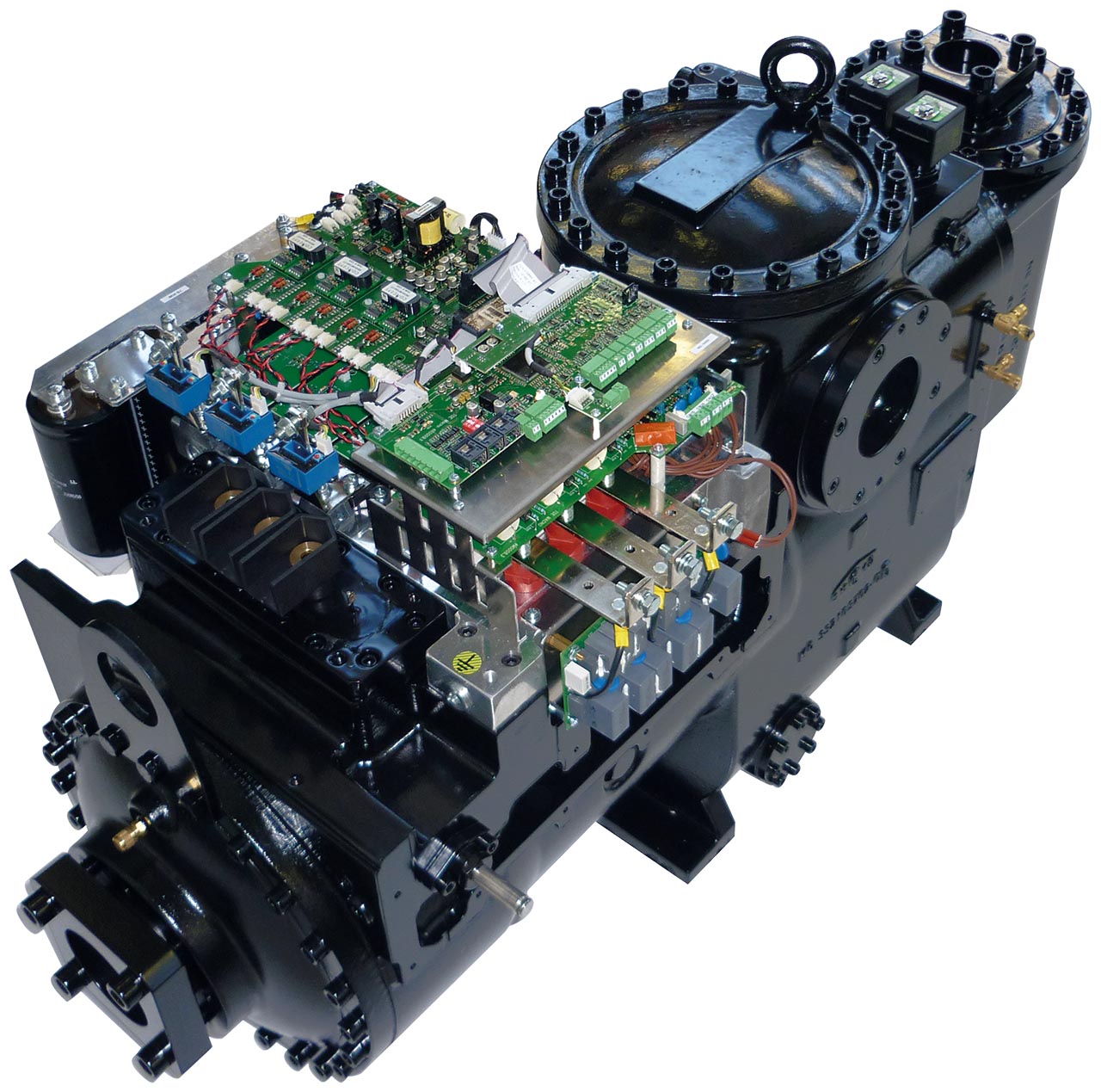

Das Herzstück unserer Kaltwassersätze
DAIKIN bietet Technologien, die selbst in rauen Umgebungen extrem zuverlässig und langlebig sind. Dies gilt für den VFD-Schraubenverdichter von DAIKIN, der im eigenen Haus entwickelt und gefertigt und für höhere Zuverlässigkeit und Effizienz auf den Verdichter montiert wird. Der Unterschied zu anderen Schraubenverdichtern ist eine höhere Energieeffizienz dank der optimierten Schraubenausführung und die Integration eines speziell entwickelten Antriebs mit variabler Frequenz (VFD).
Durch diese Integration kann sich der Verdichter über die Leistungsregelung perfekt an die verschiedenen Lastanforderungen des Rechenzentrums anpassen, mit dem Ergebnis einer hervorragenden Teillasteffizienz und damit eines niedrigen PUE-Werts (Power Usage Effectiveness) und niedriger Betriebskosten. Darüber hinaus sind sowohl der VFD als auch der integrierte aktive Filter für geringe Oberschwingungen kältemittelgekühlt, sodass die Zuverlässigkeit weiter gestärkt wird, insbesondere bei Anwendungen unter extremen Umgebungsbedingungen, für die ein herkömmlicher luftgekühlter VFD nicht die beste Option wäre.

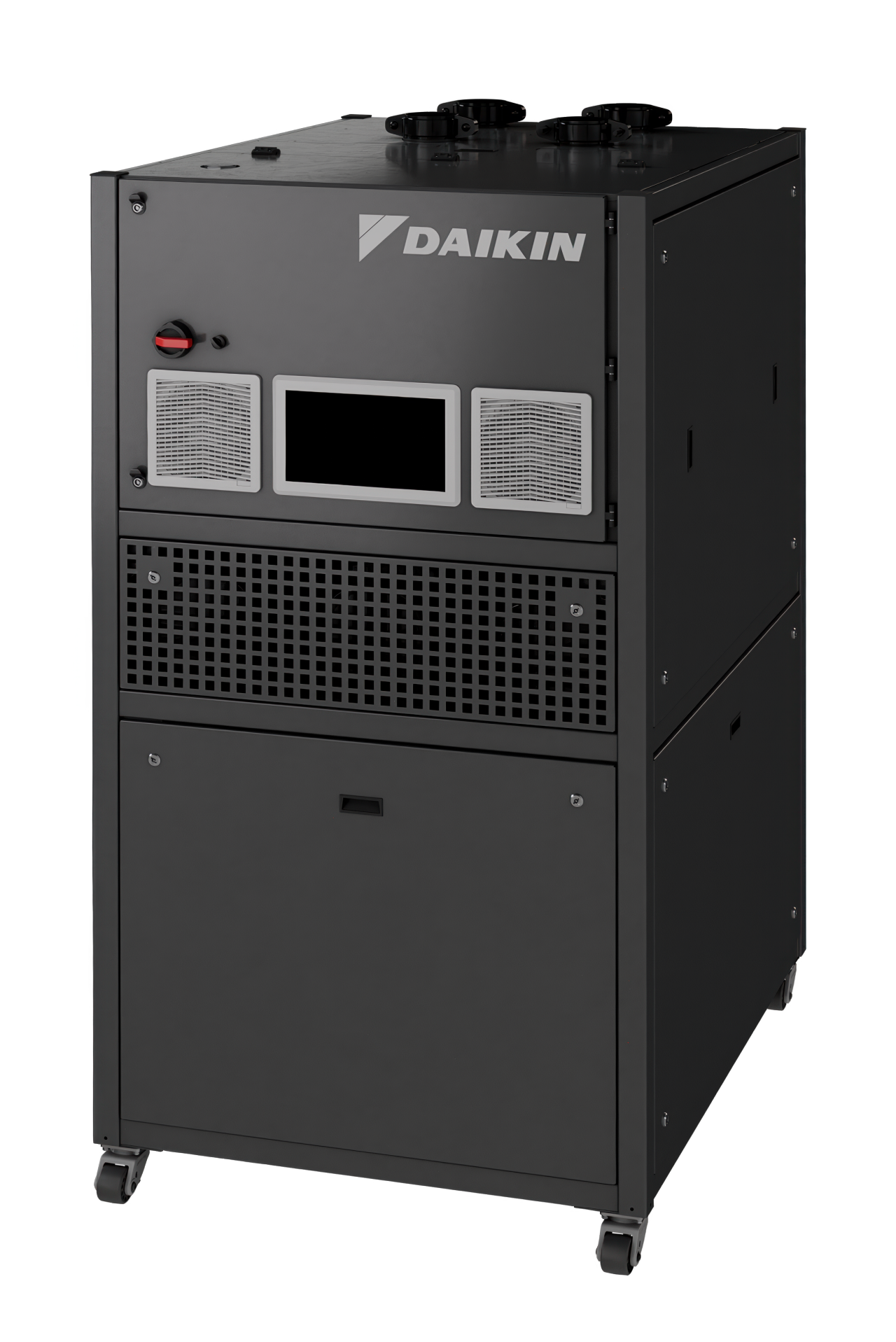

Kühlverteilungsgerät (Cooling Distribution Unit, CDU)
Präzises Kühlen im Herzen Ihres Rechenzentrums
Lernen Sie das für Rechenzentren mit hoher Leistungsdichte und KI-Rechenzentren vorgesehene DAIKIN Verteilungsgerät kennen – dieses Gerät verteilt das Kühlmittel mit der genau richtigen Temperatur und dem genau richtigen Druck direkt an die Prozessoren. Das Gerät steht in Leistungsklassen von 400 kW bis 2.000 kW zur Verfügung. Durch Gruppieren mehrerer Geräte in ein einzelnes Gestell können Systeme von bis mehr als 10 MW realisiert werden.
Die wichtigsten Merkmale
- Direkte Flüssigkeitskühlung der Chips – transportiert Wärme direkt von der Quelle ab. Das ist deutlich wirkungsvoller als Kühlen durch Luft. Daher eignet sich dieses System ideal für KI- und Hochleistungsrechenzentren mit ihren hohen Energiedichten.
- Drei Leistungsklassen – verfügbare Leistungsklassen sind 400 kW, 1.000 kW und 2.000 kW. Durch Gruppieren mehrerer Geräte in ein einzelnes Gestell können Systeme von bis mehr als 10 MW realisiert werden.
- Ausgelegt auf maximale Verfügbarkeit – redundante Pumpen, bei laufendem Betrieb austauschbare Komponenten und ein integrierter automatischer Transferschalter (ATS) sorgen für einen unterbrechungsfreien Betrieb.
- Niedrige Annäherungstemperatur – ATD bis zu 2 K. Das bedeutet, dass das den Servern zugeführte Kühlmittel nahezu dieselbe Temperatur wie die Wassertemperatur der Einrichtung hat. Dadurch kann maximale Effizienz erreicht werden.
- Umfassende Qualitätskontrolle des Kühlmittels – Edelstahlfiltration bis zu 25 µm auf Seite des Technik-Kühlsystems schützt empfindliche Serverkomponenten vor Verschmutzung.
- Planungsfreiheit bei der Installation – kann dank des kompakten Aufbaus in den Gang, an das Ende des Gangs oder in einen Technik-Gang installiert werden. Dadurch können diese Geräte ohne größere Veränderungen an der Infrastruktur an den Grundriss nahezu jedes Rechenzentrums angepasst werden.

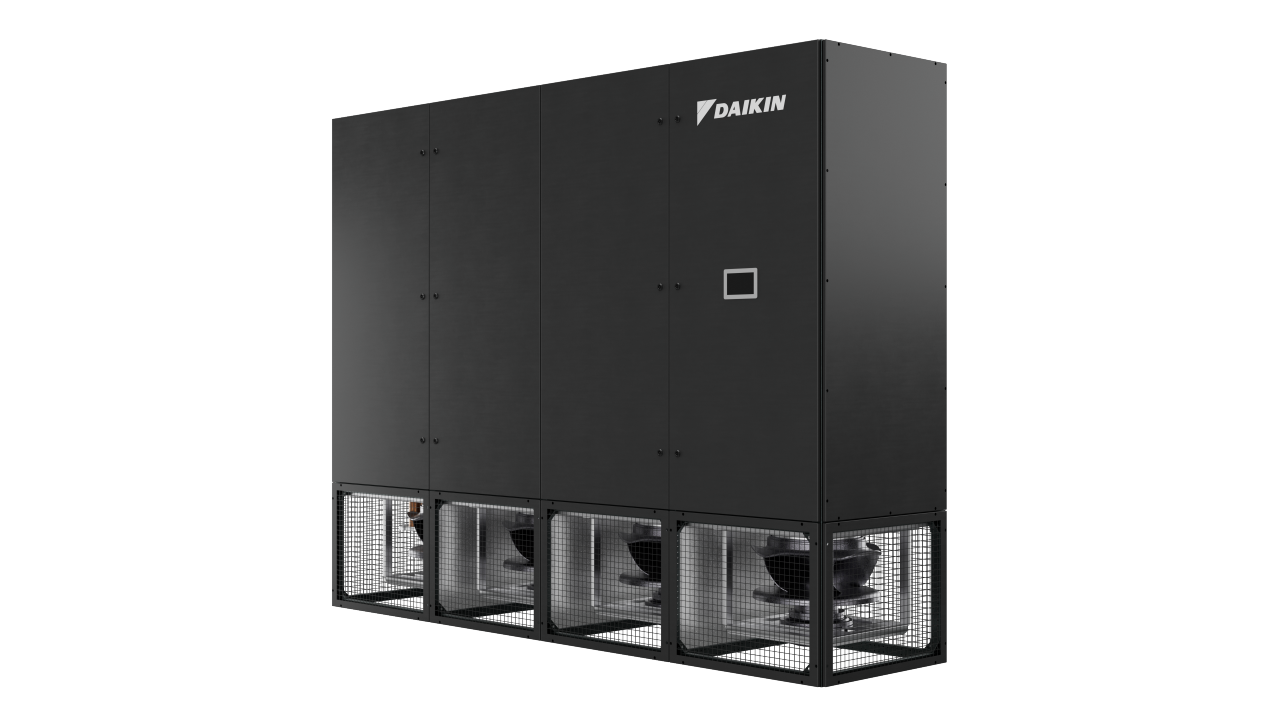

Pro-C CRAH
Das Gerät Pro-C: Eine erstklassige Wärmemanagementlösung mit von unabhängigen Stellen zertifizierter Leistung
Die Leistungseffizienz steht im Mittelpunkt der Geräte Pro-C und wird durch eine Kombination aus neuesten technischen Eigenschaften ermöglicht. Dazu gehören optimierte Kaltwasser-Wärmetauscher, EC-Ventilatoren der nächsten Generation, druckunabhängige Regelventile und aktive Oberschwingungsfilter, die alle darauf ausgelegt sind, die Systemleistung und Zuverlässigkeit zu maximieren.
Mit einem breiten Kühlleistungsbereich von 30 kW bis 250 kW und einem anpassungsfähigen modularen Aufbau kann das Gerät Pro-C eine Vielzahl von Projektanforderungen erfüllen. Das flexible Design ermöglicht die Integration einer umfangreichen Palette kompatibler Zubehörteile, wodurch es sich für unterschiedliche Installationsanforderungen und sich verändernde Systemanforderungen eignet.
Darüber hinaus gewährleisten ausgefeilte Regelungsstrategien, intelligente Automatisierung und automatische Umschalter maximale Betriebssicherheit und Effizienz. Diese Technologien tragen dazu bei, eine kontinuierliche Leistung aufrechtzuerhalten und das System gleichzeitig vor möglichen Stromausfällen zu schützen.
Merkmale des Pro-C
1. Planungsfreiheit: Das modulare Design eignet sich für alle Anforderungen von Rechenzentren, mit Konfigurationen für harte und erhöhte Böden. Optimiert die Energieeffizienz durch Wärmerückgewinnung aus der Abluft.
2. Optimierter Wärmetauscher: Ein effizienter Teillastbetrieb konzentriert sich auf den Austausch sensibler Wärme, verhindert die Kondensatbildung und passt sich für eine höhere Effizienz an Kaltwassersätze mit ‚Freier Kühlung‘ an.
3. EC-Lüfter mit PFC: Bürstenlose Gleichstrommotoren passen die Kühllast dynamisch an, reduzieren den Energieverbrauch und verbessern die Effizienz durch aktive Leistungsfaktorkorrektur, englisch Power Factor Correction oder PFC.
4. Druckunabhängige Regelventile: Sorgen für einen stabilen Wasserfluss und eine bessere Temperaturregelung, sodass die Betriebskosten gesenkt und die Systemeffizienzen erhöht werden.
5. Erweiterte Regelungsstrategien: Regelungssysteme von DAIKIN optimieren die Leistung, bieten Redundanz und passen sich den sich entwickelnden Trends an, um einen zuverlässigen Betrieb zu gewährleisten.
6. Schutz der Anlagen: Automatische Umschalter und Ultrakondensatoren gewährleisten durchgehenden Betrieb bei Stromausfällen und schnelle Aktivierung der Ventilatoren.
Pro-W Slim
Lernen Sie das Pro-W Slim kennen. Unsere speziell für Rechenzentren konzipierten CRAH-Geräte (Computer Room Air Handling, Luftbehandlung für Computerräume) sind für Anforderungen großer und Hyperscale-Systeme ausgelegt – komplett mit Kaltwasserregister, modernster Regelung für den Echtzeitbedarf und einer Kühlleistung von bis zu 500 kW.
Maximale Kühlwirkung auf minimalem Raum – ohne Kompromisse an die Effizienz.
In einem Rechenzentrum kommt es auf jeden einzelnen Quadratmeter an. Herkömmliche luftgekühlte Geräte sind zwar effizient, aber auch recht sperrig – diese Geräte beanspruchen Stellflächen, die besser für gewinnbringende IT-Racks genutzt werden sollten. Das Pro-W Slim soll das ändern. Mit einer Tiefe von nur 670 mm weist dieses Gerät von allen vergleichbaren Geräten die kleinste Stellfläche auf und erbringt dennoch eine Kühlleistung von bis zu 152 kW.
Das Gerät zieht warme Luft aus dem Heißgang an, leitet diese Luft durch einen Kaltwasserkühler und gibt die nun gekühlte Luft in den Kaltgang ab – eine bewährte Luftkühlung, jedoch realisiert mit einer Ventilatorwand-Architektur, die enorme Energieeffizienzwerte erreicht (EER bis zu 26). Das Gerät wird vor Auslieferung gründlich getestet und kann direkt wie geliefert genutzt werden. Dank der Ausführung in Sektionen kann das Gerät auch durch engste Zugangspunkte durch das Gebäude transportiert werden. Die Installation geht schnell, und dank integrierter Redundanzen kann das Gerät selbst dann weiterbetrieben werden, wenn eine Komponente Probleme aufweist.
Kühlbereich
100–152 kW
Leistungsklassen 10 und 15
Max. EER
26
Leistungsklasse 15
Tiefe
670 mm
Beide Leistungsklassen
Max. Luftvolumenstrom
39.200 m³/h
Leistungsklasse 15
Die wichtigsten Merkmale
- Unter allen vergleichbaren Geräten auf dem Markt Gerät mit der kleinsten Stellfläche
- Aufbau in Sektionen: einfacherer Transport durch Engstellen
- Im eigenen Hause entwickeltes Regelungssystem sorgt für präzise Temperaturregelung
- Kompatibel mit luftgekühlten Einrichtungen und mit Einrichtungen mit Hybrid-Kühlung
Wassereintritt: 20 °C · Wasseraustritt: 28 °C, Lufteintritt: 36 °C · Installation auf Massivboden
- Plug-&-Play – vor Auslieferung werkseitig getestet
- Integrierte Redundanz für unterbrechungsfreien Betrieb
- Senkt die Baukosten für das Gebäude
- Niedrigere Betriebskosten über den Lebenszyklus hinweg
Intelligent Data Centre Manager
Der integrierte iDCM von DAIKIN setzt neue Maßstäbe im Management von Rechenzentren, da 40 % weniger Sensoren benötigt werden als bei herkömmlichen externen Regelungssystemen; außerdem werden alle Gerätedaten direkt von den integrierten Sensoren und Reglern genutzt.
Der iDCM kann bis zu 20 Kaltwassersätze regeln – einschließlich Pumpen und ‚Freier Kühlung‘ – und bietet eine Zentralregelung, die sich für Großanlagen eignet. Die fünf verfügbaren Konfigurationen gewährleisten eine flexible Dimensionierung, sodass das System an unterschiedliche Installationsanforderungen angepasst werden kann.
Anhand der Algorithmen des maschinellen Lernens optimiert das System kontinuierlich den Betrieb und maximiert damit Energieeinsparungen. Dadurch ist es vollständig kompatibel mit TIER-3-Rechenzentren und an die Anforderungen von TIER 4 anpassbar.
Hauptmerkmale des Intelligent Data Center Manager
1. Umfassende Lösung: regelt bis zu 20 Geräte und gewährleistet Zuverlässigkeit durch modernste Algorithmen für maschinelles Lernen – für einen optimalen Betrieb des Kaltwassersatzes und Energieeinsparungen.
2. Kompatibel mit der Auslegung des Rechenzentrums: integriert verschiedene Geräte und bietet umfassenden Kundensupport, der Flexibilität und maßgeschneiderte Lösungen für unterschiedliche Projektausführungen gewährleistet.
3. Vollständige Systemintegration: DAIKIN-eigenes Regelungssystem maximiert die Effizienz durch Integration der Gerätelogik und verbessert Zuverlässigkeit und stabile Temperaturregelung.
4. Intelligente Sequenzierung: nutzt maschinelles Lernen zur Optimierung von Gerätekombinationen, Gewährleistung des niedrigsten Energieverbrauchs und Anpassung an Laständerungen.
5. Durch KI optimierter Betrieb: überwacht Geräteparameter, um effiziente Anlagen zu priorisieren, Ausfallzeiten zu reduzieren und die Lebensdauer der Geräte zu verlängern.
6. Optimierte Betriebsmodi: gewährleistet hohe Effizienz sowohl im Standardmodus als auch in der „Freien Kühlung“ und passt sich dynamisch an die tatsächlichen Bedingungen an.
7. Kostenwirksame Kontrolle: reduziert die Installations- und Wartungskosten durch integrierte Überwachung des Betriebsverhaltens und weniger Sensoren, und steigert so den Gesamtnutzen.
8. Skalierbare Lösung: Der iDCM in 5 verschiedenen Größen für unterschiedliche Gerätezahlen (von 4 bis 20) stellt ein kosteneffizientes und anpassungsfähiges Regelungssystem für jedes Rechenzentrum bereit.
Erstklassige Aftersales-Dienstleistungen
Wo auch immer sich Ihr Rechenzentrum befinden wird – wir sind ganz in Ihrer Nähe. Mit einem weltweiten Service- und Partnernetzwerk mit über 13.000 Mitarbeitern in Europa verfügen wir über umfangreiche Ressourcen, um alle Ihre Bedürfnisse abzudecken.
DAIKIN on Site – unsere Cloud-Plattform für maximale Systemstabilität und Leistung
DAIKIN on Site ist ein cloudbasiertes Fernüberwachungs- und Fernregelungssystem, das rund um die Uhr Echtzeitdaten liefert und den Betrieb von Kühlanlagen und deren einwandfreie Funktion überwacht. Hier werden außerdem regelmäßige Berichte für eine detaillierte Anlagenanalyse, Energieanalyse und intelligente Wartung erstellt. Dieser sich ständig weiterentwickelnde Service ermöglicht Anlagenbesitzern, die Systemeffizienz hochzuhalten, vorbeugende Maßnahmen zu ergreifen und die mit Ausfällen und Stillstandszeiten verbundenen zusätzlichen Kosten zu vermeiden.
6 Hauptstärken von DAIKIN
1. Plan zur vorbeugenden Instandhaltung: langfristige Zuverlässigkeit mit einem detaillierten Plan, der auf der in 55 Jahren gesammelten Erfahrung von DAIKIN in der Kaltwassersatztechnik basiert und alle erforderlichen Vor-Ort-Aktivitäten und Komponentenprüfungen abdeckt.
2. Erweiterte Garantie: Die Standardgarantie von einem Jahr kann um bis zu vier weitere Jahre verlängert werden, damit Kunden mehr Sicherheit und Gewissheit mit auf den Weg gegeben werden kann.
3. Weltweit verfügbarer Service: Mit Vertriebsniederlassungen in über 170 Ländern gewährleistet DAIKIN die Verfügbarkeit von Service und Fachwissen, wo immer und wann immer dies benötigt wird, perfekt zugeschnitten auf die Kundenprotokolle.
4. Ersatzteilmanagement: rechtzeitige und professionelle Lieferung von Wartungsteilen, mit der Option, das Ersatzteillager direkt in den Räumlichkeiten des Kunden zu verwalten, um so die Wartung zu vereinfachen.
5. Umfassende Services für Instandhaltung: vorbeugende und korrigierende Instandhaltung, Nachrüstlösungen und Upgrades, um die Lebensdauer der Anlagen zu verlängern, die Leistung zu verbessern und gleichbleibende Zuverlässigkeit zu gewährleisten.
6. DAIKIN on Site (DoS): Dieser Cloud-basierte Fernüberwachungsservice bietet Echtzeitbewertung, Berichterstattung und intelligente Wartung, um Ausfälle proaktiv zu verhindern und die damit verbundenen Kosten zu minimieren.
Lösungen für Mietobjekte
DAIKIN Rental bietet Kaltwassersätze, Wärmepumpen, Luftbehandlungsgeräte, mit denen Sie Ihren temporären Bedarf an Kühlung abdecken können. Gleichzeitig senken Sie Investitionskosten und optimieren Ihre Betriebskosten. Das Team von DAIKIN Rental steht Ihnen rund um die Uhr zur Verfügung, damit Sie jede Situation bewältigen.
Kühllastschwankungen
Anlagenerweiterung
Bei Anlagenerweiterungen muss eine Anlage getestet und angepasst werden; der Lastbedarf ist jedoch nicht ausreichend, um neue oder große Kaltwassersätze zu betreiben. Eine einfache Mietlösung sichert die richtige Last und Energieeffizienz, während der Erweiterungsneubau abgeschlossen wird.
Unterstützung bei Spitzenlast und Saisonbedingtheit
Wenn der Kühlbedarf Ihrer Anlage aufgrund hoher Temperaturen oder veränderter Kühlanforderungen die Kapazität Ihres Systems übersteigt, können Sie mit einer temporären Kühlung von DAIKIN Ihre Kühlleistung erhöhen – und die Investitionen sparen.
Notfallplan für den Ausfall eines Kaltwassersatzes
- Schnelles Wiederherstellen des normalen Betriebs
- Minimieren finanzieller Verluste und Ausfallzeiten
- Gelassenheit bei unerwarteten Ereignissen
- Austausch von älteren Anlagen
- Unsere Planungen sind darauf ausgelegt, finanzielle Risiken zu bewältigen und die richtige Größe der Anlage zu gewährleisten
Mietlösungen im Notfall
Mit DAIKIN Rental Solutions können Sie schnell auf Geräteausfälle reagieren. Unser Expertenteam steht für Sie bereit, um Sie bei jedem Schritt zu unterstützen.
Standby-Kühlung
Mit einem temporären Kühlsystem wird eine kritische Kühlung unterstützt, oder auch wenn die Systemredundanz eingeschränkt wurde.
