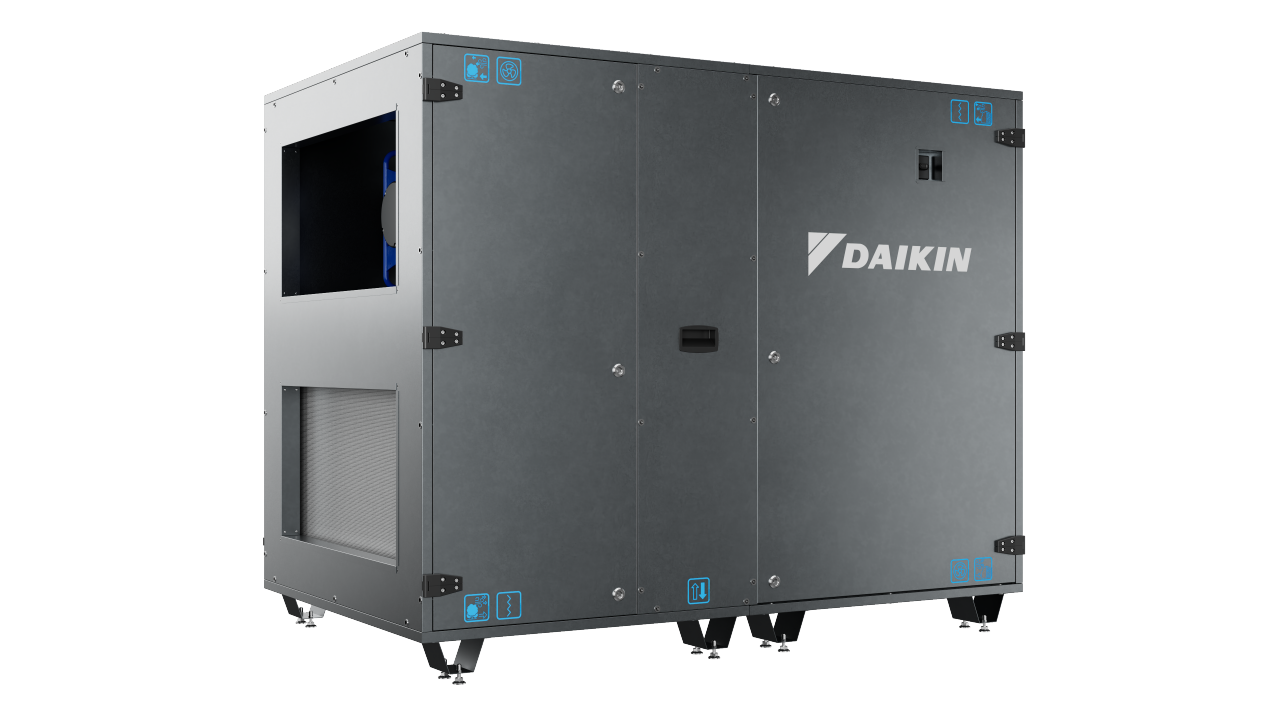

Die Baureihe „Compact“, jetzt mit Wärmerückgewinnung mittels Rotationswärmetauscher – ohne Abstriche bei der Stellfläche, mit der Sie seit jeher klarkommen.
Bislang mussten Planer, die sich für ein kompaktes Lüftungsgerät mit Anschlüssen an den Seiten entschieden, eine Wärmerückgewinnung mit Plattenwärmetauscher in Kauf nehmen. Mit dem Gerät „Compact R“ ändert sich das. Dieses Gerät ist mit einem hocheffizienten Rotationswärmetauscher ausgestattet – in Ausführung „Kondensation“ oder „Sorption“. Dieser Wärmetauscher ist in dieselbe platzsparende Einhausung integriert, für die diese Baureihe „Compact“ bekannt ist. Das Ergebnis ist ein Gerät, das sowohl sensible als auch latente Wärme zurückgewinnt, sich an ein breiteres Spektrum an klimatischen Bedingungen anpasst und genau dorthin installiert werden kann, wo es benötigt wird: in den Innenbereich oder in den Außenbereich, in einen Neubau oder in ein zu modernisierendes Bestandsgebäude.
7 vorkonfigurierte Größen
Nenn-Luftvolumenströme von 600 bis 5.000 m³/h – bis zu maximal 6.000 m³/h – decken anhand einer einzigen Produktfamilie den gesamten Bedarf an kleineren Lüftungslösungen für den gewerblichen Bereich ab.
2 Technologien für Rotationswärmetauscher
Kondensationswärmerad zur Rückgewinnung sensibler Wärme in Standardanwendungen, Sorptionswärmerad zur vollständigen Enthalpie-Rückgewinnung, wenn Feuchtigkeitsregulierung im Vordergrund steht.
1 Komplettsystem
Kühl- und Heizregister – Wasser oder DX – sind in ein und demselben kompakten Gehäuse untergebracht. Ein einziges Gerät, ein einziger Anschlusspunkt, ein einziger Inbetriebnahmeprozess. Lieferung ab Lager als Plug-&-Play-Lösung.
Auf Betriebsverhalten ausgelegt, auf Planungsfreiheit konzipiert
Geräte „Compact R“ vereinen Wärmerückgewinnung mittels Rotationswärmetauscher, EC-Ventilatortechnologie und ein platzsparendes Gehäuse zu einem effizienten Lüftungssystem für eine Vielzahl von gewerblichen Anwendungen.
Wärmerückgewinnung mittels Rotationswärmetauscher
Ein hocheffizienter Rotationswärmetauscher in Ausführung „Kondensation“ oder „Sorption“ gewinnt sowohl sensible als auch latente Wärme zurück. Dadurch sinkt der Energieverbrauch über das ganze Jahr hinweg. Gleichzeitig wird für ein gleichbleibendes Innenraumklima gesorgt.
Kompaktes, platzsparendes Gehäuse
Sieben vorkonfigurierte Baugrößen mit Nenn-Luftvolumenströmen von 600 bis 5.000 m³/h (maximal bis zu 6.000 m³/h). Kanalanschlüsse an den Seiten vereinfachen die Integration in alle erdenklichen Anlagenkonfigurationen.
Installation in den Innenbereich oder auch in den Außenbereich
Das Gerät ist serienmäßig auf Installation in den Innenbereich ausgelegt. Ein als Sonderzubehör erhältlicher Bausatz für eine Installation in den Außenbereich gibt jedoch für die Aufstellung volle Planungsfreiheit. Geeignet sowohl für Neubauten als auch für Umrüstvorhaben.
EC-Ventilatoren
Ventilatoren mit elektronischem Kommutator (EC) ermöglichen eine präzise Luftstromregelung bei niedrigem Energieverbrauch und unterstützen Betriebsregimes sowohl mit variablem Luftvolumen als auch mit konstantem Luftvolumen.
Integration von DX- und Wasserwärmetauscher
Kühl- und Heizregister – Wasser oder DX – sind direkt in das Gerätemodul integriert. Kompatibel mit dem DAIKIN AHU-DX-Bausatz für mit R-32 oder mit R-410A betriebene Systeme, einschließlich VRV.
Plug-&-Play, Lagerfertigung
Vorkonfiguriert, werkseitig getestet mit voreingestellten Regelungssystemen. Größere Modelle werden in zwei Modulen geliefert. Das erleichtert die Handhabung in beengten Räumen. Kurze Lieferzeiten dank Lagerfertigung.
Die richtige Lösung für jede Örtlichkeit
Vom Einzelhandel bis zum Bildungswesen – Compact R kann auf den Bedarf an Lüftung unterschiedlichster gewerblicher Umgebungen konfiguriert werden und sorgt an Orten, an denen es darauf ankommt, für gesunde, angenehme Luft.
Büros
Fördern Sie die Produktivität der Raumnutzer: durch eine beständige, geregelte Raumluftqualität, ob in Großraumbüros oder in Einzelbüros.
Bildung
Eine hochwertige Filterung und die DCV(Demand Controlled Ventilation)-Funktion sorgen für eine Lüftung, die sich an die Raumbelegung anpasst und dadurch für ein gesundes Lernumfeld.
Einzelhandel
Dank kleiner Stellfläche passt das System in beengte Technikräume. Flexible Konfigurationen ermöglichen die Anpassung an unterschiedliche Raumbelegungen.
Gastfreundschaft
Dank der Möglichkeit zur Installation in den Innenbereich oder auf das Dach sowie des leisen und effizienten Betriebs eignet sich Compact R ideal für Hotels und Restaurants.
Heizen und Kühlen ohne Gas-Brennwertkessel
Compact R ist für die Gebäude von heute und die Vorschriften von morgen konzipiert. Dank seiner integrierten DX-Fähigkeit und der Kompatibilität mit Kältemitteln mit niedrigem GWP trägt dieses System unmittelbar zur Realisierung von postfossilen HLK-Anlagen bei.
Macht Gas-Brennwertkessel überflüssig
Der DAIKIN AHU-DX-Bausatz integriert einen Verflüssigungssatz direkt in das „Compact R“ und ermöglicht so sowohl Heizen als auch Kühlen. Ein Gasanschluss entfällt – wodurch die Scope-1-Emissionen vom ersten Tag an reduziert werden.
Kompatibel mit R-32 und R-410A
R-32 weist dasselbe Verhalten wie R-410A, jedoch nur etwa ein Drittel des Treibhauspotenzials (GWP) auf – wodurch die Umweltfreundlichkeit durch die Kältemittelfüllmenge über die gesamte Lebensdauer des Geräts hinweg deutlich gesteigert wird.
Integration von mit R-32 betriebenen VRV-Systemen
Ein „Compact R“ lässt sich nahtlos in die mit R-32 betriebenen DAIKIN VRV-Mehrzonensysteme integrieren. Dadurch entsteht eine einzige, hocheffiziente Plattform für Heizen, Kühlen und Lüften für das gesamte Gebäude.
Betrag zu BREEAM- und LEED-Bewertung
Eine energieeffiziente Lüftung mit Wärmerückgewinnung und Kältemitteln mit niedrigem GWP trägt direkt zur Erlangung von Punkten für die Zertifizierung als umweltfreundliches Gebäude im Rahmen der Programme BREEAM, LEED und WELL bei.
Kältemittel mit hohem GWP werden schrittweise aus dem Verkehr gezogen
Jetzt ist der richtige Zeitpunkt zum Planen von HLK-Anlagen mit niedrigem CO₂-Äquivalent. Die überarbeitete F-Gase-Verordnung der EU beschleunigt den Ausstieg aus Kältemitteln mit hohem Treibhauspotenzial in allen Kategorien von HLK-Anlagen. Das System „Compact R“ wurde speziell für diesen Übergang ausgelegt – es unterstützt von Natur aus R-32, ist kompatibel mit dem DAIKIN AHU-DX-Ökosystem und lässt sich problemlos in vollelektrische Gebäudesysteme integrieren, die sowohl die aktuellen ErP-Anforderungen als auch die zu erwartenden zukünftigen Standards erfüllen.
Intelligentes Management, nahtlose Integration
Regelung und Konnektivität: Compact R basiert auf der offenen DAIKIN Regelungsplattform „Pro“ und ist mit dem DAIKIN-Ökosystem sowie mit jedem modernen Gebäudemanagementsystem vollumfänglich kompatibel.
Offene Plattform „Pro“
Die offene DAIKIN Regelungsplattform unterstützt die Protokolle BACnet und Modbus und stellt somit eine vollumfängliche Interoperabilität mit jedem Gebäudeverwaltungssystem (BMS) sicher. Werkseitig vorkonfiguriert für eine schnellere Inbetriebnahme vor Ort.
DAIKIN on Site (DoS)
Fernüberwachung täglich rund um die Uhr über die DAIKIN Cloud-Plattform. Betriebsdaten in Echtzeit, Alarmmeldungen und Trendanalysen vermeiden ungeplante Ausfallzeiten und unterstützen eine vorbeugende Instandhaltung.
IEQ-Sensor und DCV
Die Integration des DAIKIN IEQ-Sensors ermöglicht eine bedarfsgesteuerte Lüftung (DCV, Demand Controlled Ventilation) – Ventilatordrehzahlen werden automatisch anhand der aktuellen Messwerte zur Raumluftqualität angepasst. Dadurch kann bei wechselhafter Raumbelegung Energie gespart werden.
AHU-DX-Bausatz (VRV-kompatibel)
Plug-&-Play-Integration von mit R-32 betriebenen DAIKIN VRV-Systemen anhand des AHU-DX-Bausatzes. Unterstützt sowohl R-32 als auch R-410A für eine flexible Auslegung von Systemen mit niedrigem GWP und ohne Gas-Brennwertkessel.
Smart Control System (SCS)
Die Kompatibilität mit dem DAIKIN Smart Control System ermöglicht das Management integrierter Hydrauliksysteme – zur Koordinierung von Kaltwassersätzen, Wärmepumpen, Lüftungsgeräten und Gebläsekonvektoren über eine einzige Plattform.
Auslegung mittels Astra Web
Konfigurieren und konkretisieren Sie Geräte „Compact R“ schnell und einfach anhand der DAIKIN Auslegungssoftware „Astra Web“. Erstellen Sie technische Berichte, Preislisten und Ventilator-Kennlinien in nur wenigen Minuten.
