Optimieren Sie die Effizienz Ihres Gebäudes mit modernsten DAIKIN AHU-Lösungen
Lüftung ist entscheidend für Ihr Gebäude
Die Zunahme an energieeffizienten Gebäudedesigns steigert den Bedarf an Lüftungssystemen. Energieeffiziente Gebäude erfordern mehr Isolierung, um Heiz- und Kühlverluste zu reduzieren. Das bedeutet, dass die Luft länger im Inneren Ihres Gebäudes verweilt und verbraucht wird. Die verbrauchte Luft erhöht das Risiko für Allergien, Restgerüche, Kondensation, Schimmel und mehr.
Wie kann Ihnen eine HLK-Komplettlösung von DAIKIN zu höchster Effizienz verhelfen?
- Erstklassige Lösungen: Erreichen Sie eine hohe Energieeffizienz und einen geringeren CO₂-Fußabdruck über alle Segmente und jede Stufe Ihres HLK-Systems hinweg.
- Nahtlose Integration und Kommunikation: Dadurch wird sichergestellt, dass alle Komponenten harmonisch zusammenarbeiten; und mit der Integration von Wärmerückgewinnung werden AHUs noch effektiver.
- Alles aus einer Hand: Sie erhalten alles, was Sie brauchen, aus einer Hand: von der Unterstützung bei der Auslegung bis hin zu Ersatzteilen und Service; so können Sie die Zeit und den Arbeitsaufwand für die Kontaktaufnahme mit mehreren Lieferanten verkürzen.
- Einfachere und schnellere Inbetriebnahme: Genießen Sie den zuverlässigen Betrieb mit vorprogrammierten, konfigurierten und werkseitig geprüften Regelungen, mit denen Sie nicht nur die Betriebssicherheit erhöhen, sondern Sie auch Zeit sparen und die Personalkosten bei der Installation, Inbetriebnahme und Wartung senken.
Lüftung:
Erreichen Sie mit den effizientesten DAIKIN Raumklimageräten mit Wärmerückgewinnung höchste Raumluftqualität, denn diese Geräte bieten Heizen, Kühlen und Befeuchten für eine präzise Komfortumgebung.
Service:
Von der Inbetriebnahme über Ersatzteile bis hin zur Instandhaltung – das DAIKIN Servicenetzwerk sorgt für eine schnelle Problemlösung und zuverlässige Leistung, damit Ihr Lüftungsgerät reibungslos arbeitet.
Verflüssigungssatz:
Nahtlose Installation und überlegene Effizienz bei Anschluss von DAIKIN Verflüssigungssätzen (ERA/VRV) an DAIKIN AHUs unter Verwendung unserer einzigartigen X-Regelung.
Regelung:
Sparen Sie Zeit und Kosten mit den Plug-&-Play-Regelungssystemen von DAIKIN. Mit einer einfachen Montage vor Ort und Cloud-basierten Lösungen haben Sie immer die Kontrolle, egal wo Sie sind.
Unterstützung für Ihren Erfolg, unabhängig von Ihrer Funktion in dem Projekt
Auslegungstool
Referenzen
Starten Ihres Lüftungsprojekts mit dem Auslegungstool von DAIKIN
Verkürzen Sie die Auslegungszeit mit unserer benutzerfreundlichen Software ASTRA zur Auswahl der AHUs erheblich, denn diese Software visualisiert Ihre maßgeschneiderte Lösung für Ihre Bedürfnisse und Ihren Standort.
- Intelligente Software: Der intelligente Kern gewährleistet eine qualitativ hochwertige Auswahl, die konkret auf Ihre spezifischen Anforderungen zugeschnitten ist.
- Vorinstallierte Parameter: Über den Assistenten stehen Ihnen unmittelbar wettbewerbsfähige Lösungen mit einem 3D-Ergebnis zur Verfügung, das Sie entsprechend anpassen können. Passen Sie Ihr Gerät an Ihre Bedürfnisse an, und generieren Sie anschließend technische Berichte, Preislisten und Ventilatorkurven in verschiedenen Formaten und laden Sie diese herunter.
Nachhaltige HLK-Lösungen: Mit R-32 kompatible AHUs
DAIKIN, einer der führenden Anbieter innovativer HLK-Lösungen, stellt die mit R-32 kompatiblen AHUs für die Baureihen Compact L und T, die Baureihen Modular R und P und die Baureihe Professional vor. Als erster Anbieter auf dem Markt, der vollständige Kompatibilität mit R-32 für Außengeräte (VRV/ERA), AHUs und Regelungen bietet, stellt DAIKIN eine umfassende HLK-Lösung bereit, die Ihren Anforderungen an Lüftung und Dekarbonisierung genügt.
DAIKIN Frischluftpaket
Die DX-Bausätze von DAIKIN bieten eine nahtlose Integration für das gesamte Lüftungssystem Ihres Gebäudes. Mit unserem einzigartigen DX-Anschluss können Sie Ihr Lüftungsgerät mühelos an einen beliebigen DAIKIN VRV- oder ERA-Inverter-Verflüssigungssatz anschließen.
- Zeiteinsparung mit Plug-&-Play-Lösung: Das integrierte Expansionsventil und die Reglerbox sorgen dafür, dass keine zusätzlichen Konfigurationen erforderlich sind und die Installation vereinfacht wird.
- Reduzierter Planungsaufwand: Planer können sich voll und ganz auf unsere Unterstützung verlassen, um eine direkte Integration mit dem DAIKIN Frischluftpaket zu entwickeln.
- Optimales Betriebsverhalten: Optimieren Sie Ihr HLK-System, indem Sie eine problemlose Installation gewährleisten und die Gesamteffizienz der Lüftungsleistung Ihres Gebäudes bei reduzierten Energiekosten für die Endnutzer steigern.
Daikin Frischluftpaket
Daikin Lüftungssysteme können in eine Gesamtlösung für Ihr Gebäude integriert werden. Mit unserem einzigartigen DX-Anschluss können Sie Ihr Luftbehandlungsgerät an ein beliebiges Daikin VRV- oder ERQ-Inverter-Verflüssigergerät anschließen. Durch das integrierte Expansionsventil und die Reglerbox wird dies zu einer echten Plug-&-Play-Lösung. Ohne zusätzliche Konfigurationen und ohne zusätzliche Konstruktionsarbeiten, die vom Installateur zu erbringen sind, können Sie Ihre idealen Einstellungen wie bei jedem anderen Lüftungsgerät auswählen.
Zentrale und dezentrale Lüftung
DAIKIN bietet für die unterschiedlichsten Gebäudeanforderungen zentrale und dezentrale Lüftungslösungen. Zentrale Systeme liefern eine effiziente Luftverteilung von einem einzigen Punkt aus, während dezentrale Systeme flexible, einfach zu installierende Geräte für bestimmte Bereiche bieten. Beide gewährleisten optimale Raumluftqualität und Energieeffizienz.

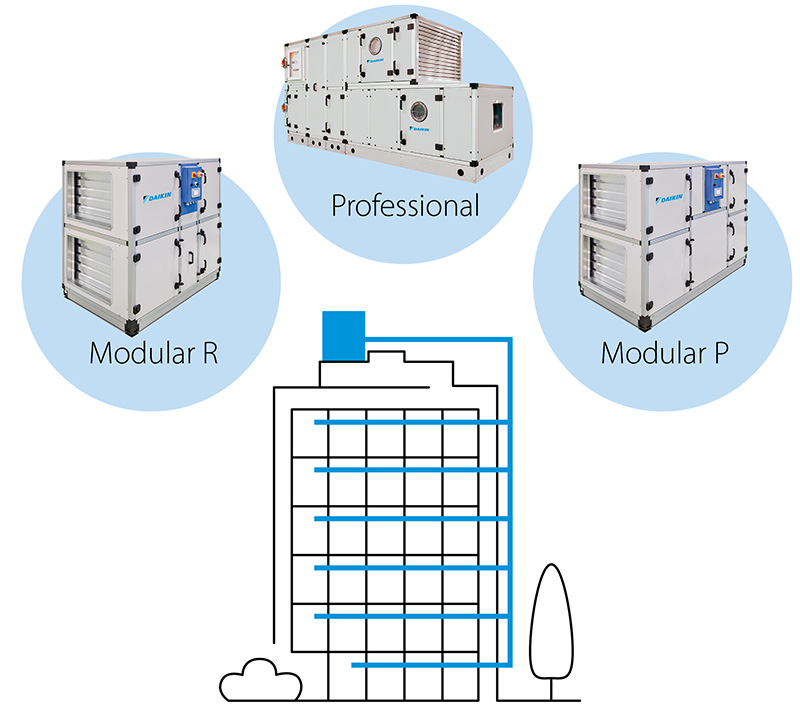

Zentrale Lüftung

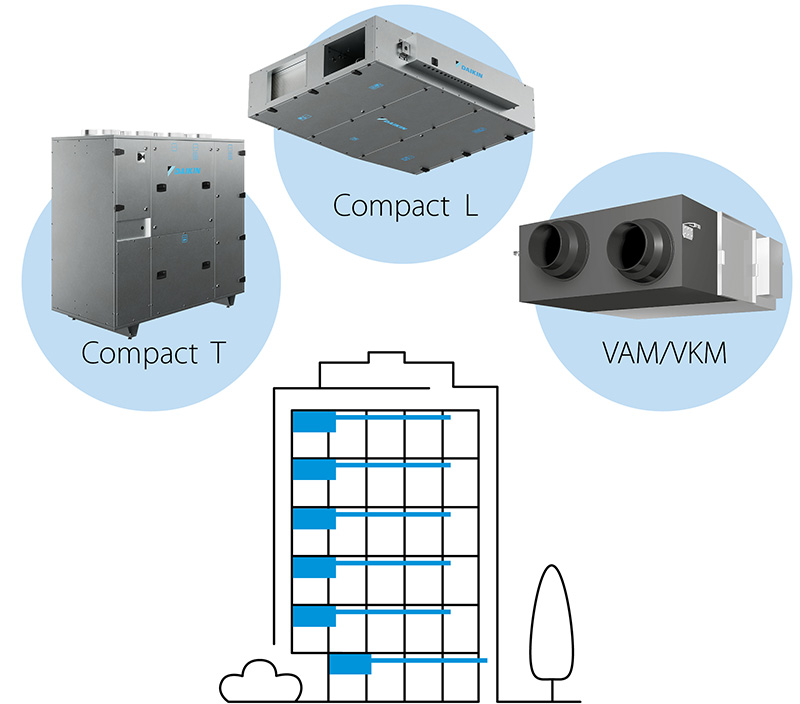

Dezentrale Lüftung
Unser breites Portfolio an Lüftungsgeräten

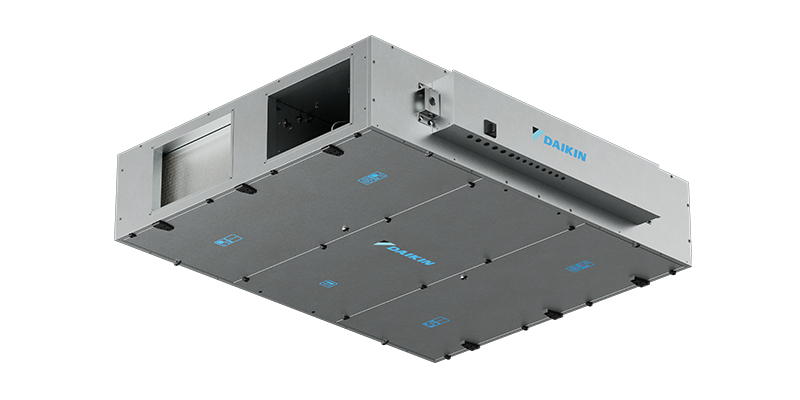

Compact L
Decken-AHU
- Luftvolumenstrom: bis zu 3.450 m³/h
- Verfügbar in 6 Größen
- Einfache Installation mit DX-/Wasser-/Elektro-Wärmetauscher
- Kompatibel mit DX-Wärmetauschern mit Kältemittel R-410a und R-32
- Besonders leise im Betrieb
- Höchstes Komfortniveaus
- Anwendung in Zwischendecken (keine Stellfläche)
- Gegenstrom-Wärmeaustausch mit Wirkungsgrad bis zu 92 %
Compact T
Bodenstehendes AHU mit Auslass oben
- Luftvolumenstrom: bis zu 4.200 m³/h
- Verfügbar in 6 Größen
- Einfache Installation mit DX-/Wasser-/Elektro-Wärmetauscher
- Kompatibel mit DX-Wärmetauschern mit Kältemittel R-410a und R-32
- Besonders leise im Betrieb
- Höchstes Komfortniveaus
- Kleinste Stellfläche
- Gegenstrom-Wärmeaustausch mit Wirkungsgrad bis zu 92 %
- Einfach zu installieren, selbst als Nachrüstung
Modular R
Lüftungsgerät mit Wärmerückgewinnungsrad
- Luftvolumenstrom: Bis zu 25.000 m³/h
- Verfügbar in 10 Größen
- Einfache Verbindung: Kompatibel mit DX- und Wasser-Wärmetauschern
- Installation: Sowohl für Innen- als auch für Außenaufstellungen geeignet
- Regelungsoptionen: Erhältlich mit oder ohne integrierte Regelungen
- Energieeffizienz: Sehr energieeffiziente Lüftungsgeräte
- Wärmetauscher: Rotationsrad-Wärmetauscher (HX)
- Werkseitig konfiguriert: Werkseitig vorprogrammierte und getestete Regelungssysteme für einfache Inbetriebnahme
Modular P
Lüftungsgerät mit Wärmerückgewinnung über Plattenwärmetauscher
- Luftvolumenstrom: Bis zu 20.000 m³/h
- Verfügbar in 10 Größen
- Einfache Verbindung: Kompatibel mit DX- und Wasser-Wärmetauschern
- Installation: Sowohl für Innen- als auch für Außenaufstellungen geeignet
- Regelungsoptionen: Erhältlich mit oder ohne integrierte Regelungen
- Energieeffizienz: Sehr energieeffiziente Lüftungsgeräte
- Wärmetauscher: Gegenstrom-Plattenwärmetauscher (HX)
- Werkseitig konfiguriert: Werkseitig vorprogrammierte und getestete Regelungssysteme für einfache Inbetriebnahme

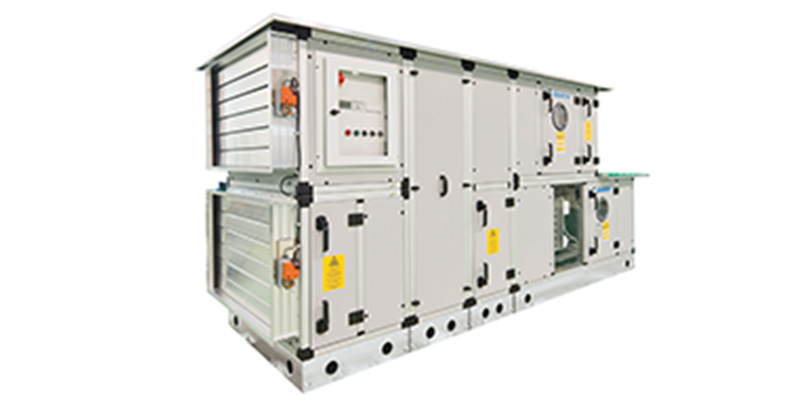

Professional
Maßgeschneidertes AHU für alle Ihre spezifischen Anforderungen
- Luftvolumenstrom: bis zu 144.000 m³/h
- Genaue Anpassung an erforderliche Abmessungen möglich
- Erhältlich mit und ohne Regelungen
- Option zur präzisen Regelung der Temperatur
- Höchster Komfort durch Anschluss an Kaltwassersätze / Wärmepumpen / DX-Verflüssigungssätze
- Hygiene-, ATEX-, RLT-Zertifizierung möglich
- Werkseitig montierte und konfigurierte Regelung verfügbar
DAIKIN Digitalregelung
Plug-&-Play-Regelungssystem
- Maximale Flexibilität bei Auswahl von bis zu 310 E/A (Eingänge/Ausgänge)
- Integration von Nieder- und Hochspannungssystemen mit Unterstützung von bis zu 75 kW für vielseitige Anwendungen
- Benutzerfreundliche Regelungsschnittstelle und Kommunikation mit DAIKIN Digitalregler
- Verwaltung von Freiem Kühlen / Freiem Heizen
- Verwaltung von VRV-Direktexpansion und Kaltwassersystemen
- Alle Komponenten intern verdrahtet
- Schnellere Verbindung zwischen den Abschnitten
- Programmierung des Zeitplans
- Raumluftqualität (IAQ) über CO₂-Sensor geregelt
- Optionen für Überwachung und Regelung vor Ort und aus der Ferne (Modbus, BACnet)

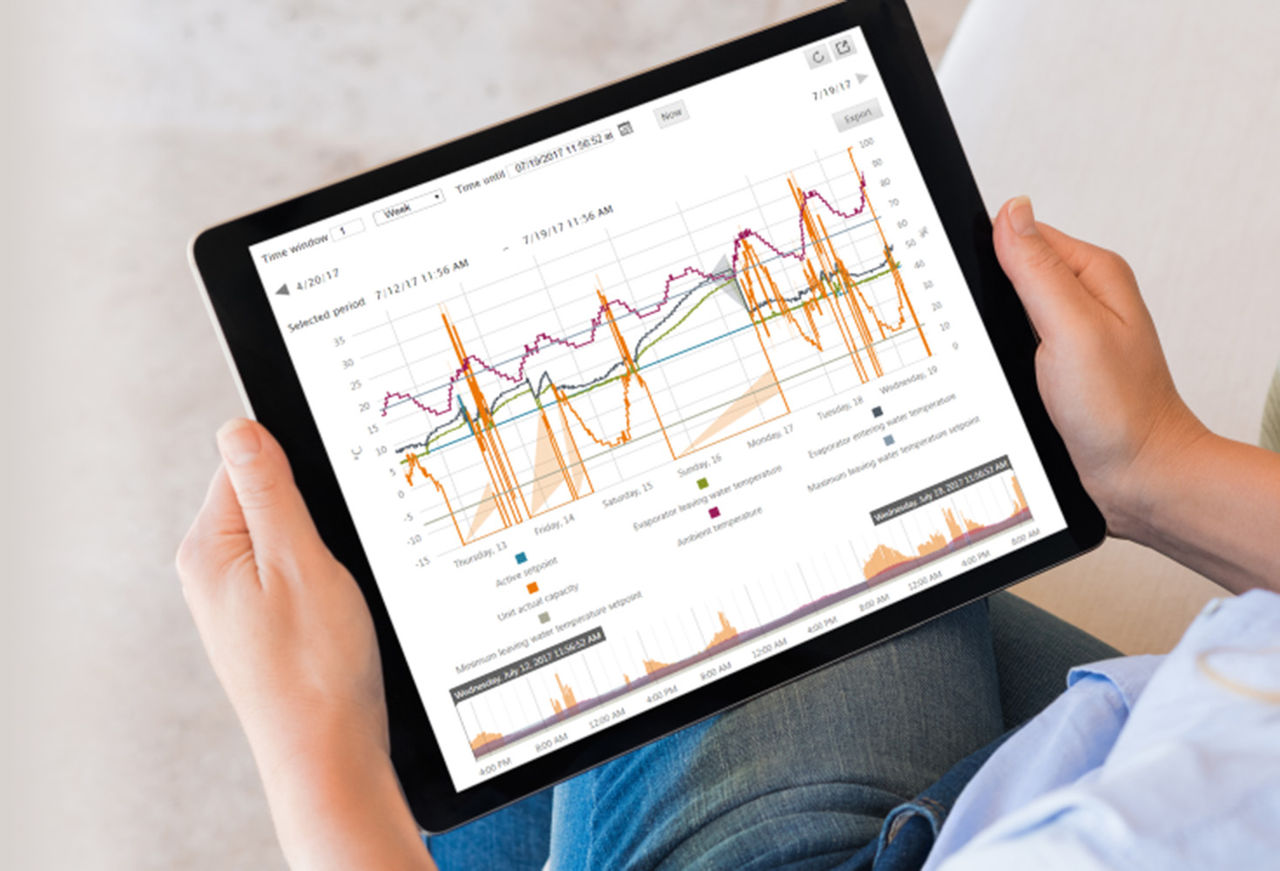

DAIKIN on Site
Fernüberwachung und Fernregelung von Kaltwassersatz-Verbundanlagen und Lüftungsgeräten
- Überwachung und Regelung Ihres Kaltwassersatzes oder AHU zu jeder Zeit und von jedem beliebigen Ort aus
- Ferndiagnose und Fernunterstützung durch DAIKIN Experten für optimale Leistung und Langlebigkeit des Systems
- Zugang zu Betriebsdaten für verbesserte Regelung und Zuverlässigkeit
- Hohe Sicherheit für Datenschutz, Datenspeicherung und Datenübertragung
- Optimieren von Betriebs- und Wartungskosten

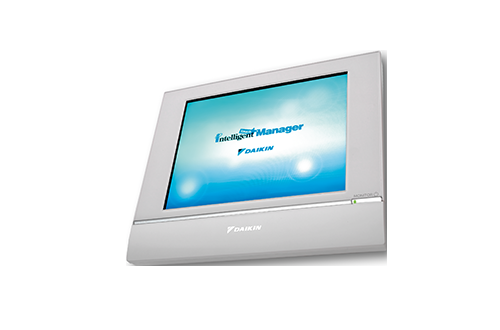

Intelligent Touch Manager (iTM)
Verwalten des gesamten Gebäudes über eine einzige Bedienoberfläche
Ideal für mittlere bis große gewerbliche Anwendungen, Möglichkeit der Regelung mehrerer AHUs und VRVs, einschließlich Innengeräten über einen einzigen iTM
Nahtlose Integration von VRV, AHU und Drittanbietergeräten, sodass Klima, Beleuchtung und Alarme über eine einzige Schnittstelle geregelt werden können
Optimieren Ihres Energieverbrauchs, indem der Verbrauch überwacht und Energieverschwendung erkannt wird
Einfach zu bedienende Analysefunktionen, sodass Einsparungen von bis zu 15 % möglich sind
Modularer Aufbau: das System kann an jede Gebäudegröße und jeden Bedarf angepasst werden
Fernüberwachung rund um die Uhr für kontinuierliche Systemleistung durch Verbindung mit DAIKIN i-Net
Zertifizierungen und Qualitätssicherung
Unsere Lüftungsgeräte sind für ihre außergewöhnliche Qualität und Leistung anerkannt, belegt durch die Eurovent-Zertifizierung. Diese Zertifizierungen gewährleisten, dass unsere Produkte die höchsten Standards für Effizienz, Hygiene und Zuverlässigkeit erfüllen.
Zertifizierungen:
- Eurovent-zertifiziert: Garantiert, dass unsere AHUs die strengen Leistungskriterien erfüllen.
- Übertrifft Vorgaben der ErP-Richtlinie „ÖKODESIGN 2018“: Gewährleistet die Einhaltung der neuesten Energieeffizienz- und Umweltstandards.
- Hygienerichtlinie VDI 6022: Unsere Produktreihen Compact L und Professional sind zertifiziert und erfüllen somit strenge Hygienestandards.
- Hygienerichtlinie DIN 1946: Die Zertifizierung für unsere Baureihe Professional unterstreicht unser Engagement für Gesundheit und Sicherheit.
- RLT-zertifiziert: Bestätigt die Zuverlässigkeit und Effizienz unserer AHUs.
Hinter den Kulissen: Exzellente Handwerkskunst
Treten Sie ein, und entdecken Sie in unserem italienischen Werk den Weg der Herstellung von DAIKIN Lüftungsgeräten. Werden Sie Zeuge unserer Präzisionstechnik und fachmännischen Verarbeitung, die sicherstellen, dass jedes DAIKIN Lüftungsgerät den höchsten Qualitäts- und Innovationsstandards entspricht.
Fallstudien
BMW Meerschman
Entdecken Sie, wie die modernste Klimatisierungslösung von DAIKIN eine optimale Klimakontrolle, Energieeffizienz und überragenden Komfort für den Ausstellungsraum bei BMW Meerschman gewährleistet und damit das Gesamterlebnis für die Kunden verbessert.
Einkaufszentrum Intro Bergheim
DAIKIN realisierte eine maßgeschneiderte und energieeffiziente HLK-Gesamtlösung, die optimalen Klimakomfort und Energieeffizienz für 22 Einzelhandelsgeschäfte in einem neuen Einkaufszentrum in der Nähe von Köln gewährleistet.

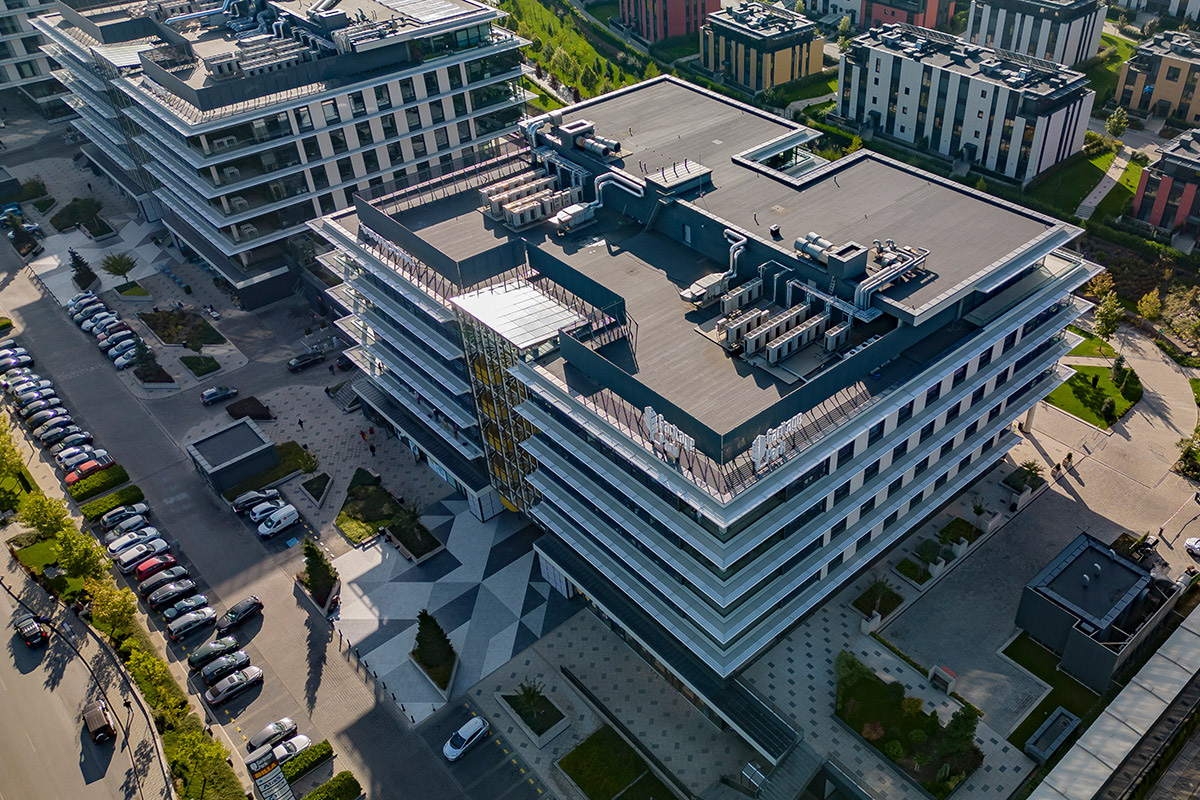

Garitage Park
Erfahren Sie mehr, wie DAIKIN eine HLK-Lösung realisiert hat, die für ein optimales Klima sorgt und den Einsatz von fossilen Brennstoffen überflüssig werden lässt – an einem Standort mit einer Größe von 23 Fußballfeldern.
