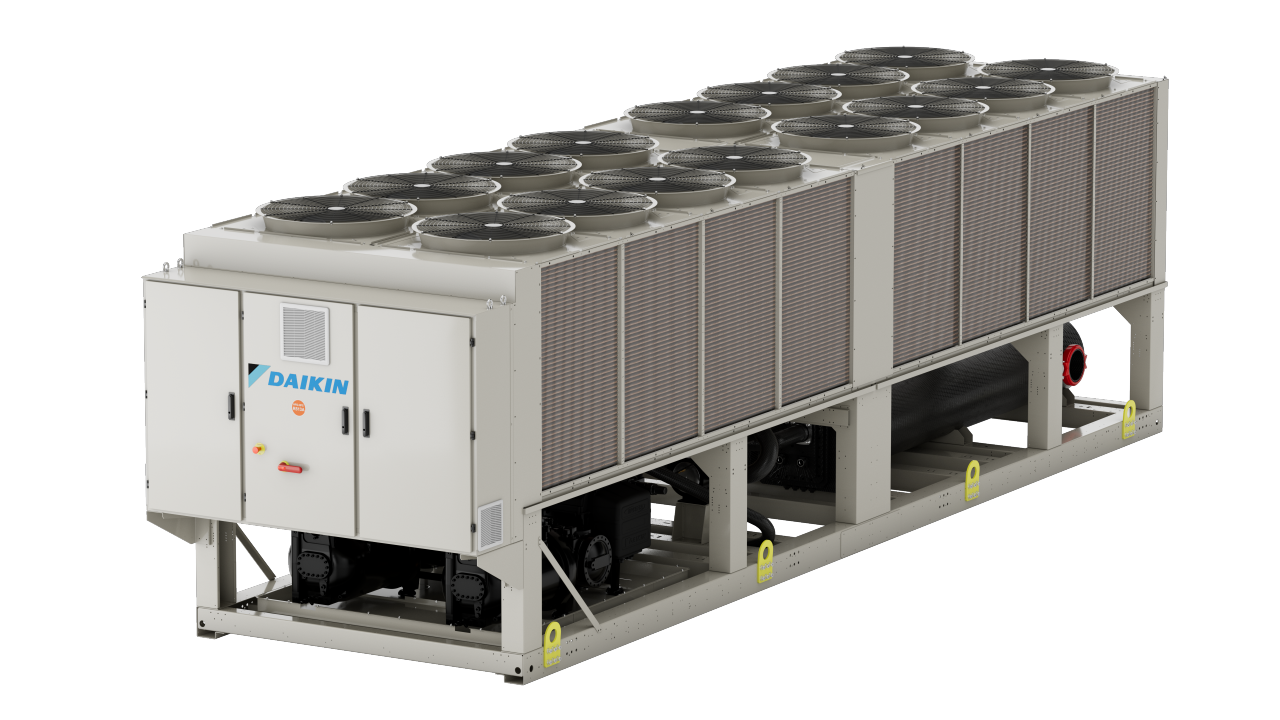

Riscaldamento e raffrescamento simultanei con refrigerante R-513A
Dotata di compressori monovite Daikin con Inverter, azionamento a frequenza variabile (VFD) e rapporto di volume variabile (VVR), l'unità offre un rapporto di volume variabile (VVR), l'unità utilizza il refrigerante R-513A, che presenta un potenziale di riscaldamento globale (GWP) molto basso.
La capacità varia da 400 a 800 kW in modalità sia raffrescamento che riscaldamento, con un rapporto di efficienza energetica totale (TER) fino a 7,89. Opera a temperature ambiente comprese tra -18°C e 50°C, con temperature dell'acqua refrigerata tra -8°C (con miscela acqua/glicole) e 20°C e temperature dell'acqua calda tra 30°C e 60°C.
Con queste caratteristiche, l'unità EWYS-4Z si rivela perfetta per l'uso in numerose applicazioni, dagli edifici industriali a quelli commerciali, ma anche hotel e ospedali. Garantisce inoltre un funzionamento affidabile e prestazioni ottimali in un'ampia gamma di regioni e in condizioni climatiche diverse.
2 configurazioni di rumorosità
|
|

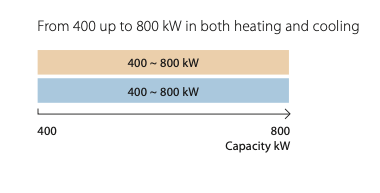

Gamma di capacità
Da 400 a 800 kW sia in riscaldamento che in raffrescamento

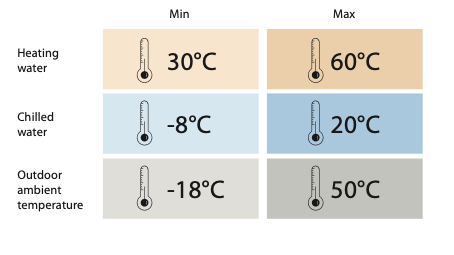

Campo di funzionamento
Vantaggi del prodotto
10 buoni motivi per scegliere l'unità EWYS-4Z
Efficienza operativa per limitare i costi di esercizio
N. 1 Regolazione con VFD e controllo VVR
Acqua calda e refrigerata grazie all'operatività sia aria-acqua che acqua-acqua durante tutto l'anno. Il VFD modula la capacità dell'unità in modo efficiente a carico parziale, mentre il controllo VVR regola il funzionamento del compressore, adattandolo a qualsiasi condizione e riducendo al minimo eventuali perdite di energia.
N. 2 Nessuna corrente di spunto
Non presenta picchi di corrente all'avvio. La corrente di spunto è sempre inferiore a quella assorbita alle massime condizioni operative (FLA).
N. 3 Fattore di potenza elevato
Offre un fattore di potenza di sfasamento sempre maggiore di 0,95.
N. 4 Condizioni di comfort raggiunte rapidamente e basso volume di acqua richiesto
La possibilità di variare la potenza in uscita in base alle esigenze di raffrescamento e riscaldamento dell'impianto consente di raggiungere le condizioni di setpoint in meno di un minuto, assicurando un funzionamento ottimale con la stessa quantità di acqua presente nel circuito di un refrigeratore con Inverter di tipo solo freddo.
Eccezionale affidabilità
N. 5 Circuiti del refrigerante
Due circuiti del refrigerante separati e indipendenti per garantire la massima sicurezza e facilità di manutenzione
N. 6 VFD raffreddato a refrigerante
La tecnologia VFD Daikin raffreddata a refrigerante non è influenzata dalle condizioni ambientali (temperatura ambiente, altitudine o qualità dell'aria) e offre pertanto un'affidabilità impareggiabile.

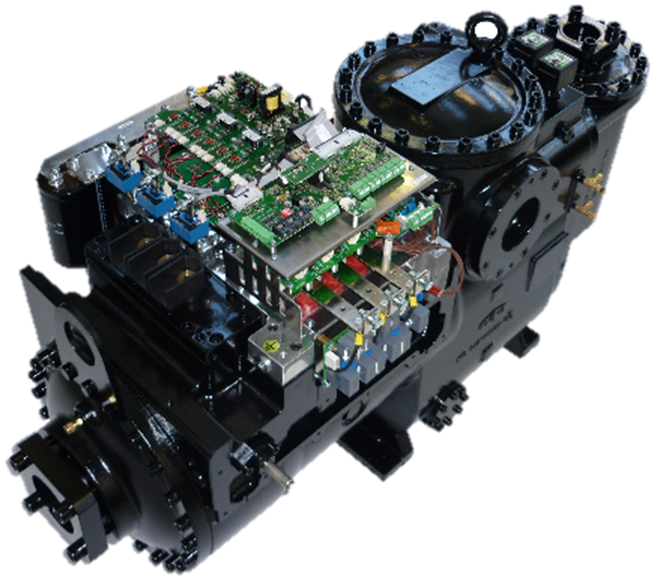

N. 7 Compressori monovite
I compressori monovite Daikin sono progettati con carichi meccanici altamente bilanciati, in grado di ridurre le sollecitazioni sui componenti, prolungando la vita utile dell'unità, migliorando l'affidabilità e riducendo al minimo vibrazioni e rumorosità. L'eccellente efficienza volumetrica dei compressori li rende ideali per applicazioni operanti a velocità variabile.
Integrazione di unità multifunzione in sistemi HVAC più grandi
#8 Intelligent Chiller Manager
Daikin intelligent Chiller Manager (iCM) consente di controllare fino a 8 unità raggruppandole in un singolo sistema e gestisce il funzionamento in sequenza e la capacità di ciascuna unità per raggiungere la capacità complessiva richiesta. Il tutto riducendo al minimo i consumi energetici. Ciò garantisce una corretta gestione delle sequenze di attivazione e della capacità delle unità, senza richiedere un pannello di controllo aggiuntivo, ma utilizzando le funzionalità software dell'unità. Questo approccio costituisce una soluzione altamente conveniente dal punto di vista economico, dando priorità all'affidabilità rispetto all'efficienza.
N. 9 Sistema in cascata
Daikin iCM garantisce la corretta integrazione delle unità EWYS-4Z in sistemi con più tipi di unità, ad esempio un sistema a 4 tubi con EWYS-4Z e un refrigeratore a recupero di calore o una pompa di calore con valvola per la commutazione della modalità.
In entrambi casi è possibile progettare un sistema HVAC Daikin completo. Nel secondo caso, l'integrazione con le pompe di calore acqua-acqua (collegate allo stesso dispositivo di controllo del sistema) consente la completa decarbonizzazione dell'impianto di riscaldamento, anche qualora gli apparecchi fossero i tradizionali radiatori. Un sistema a cascata Daikin può essere progettato per erogare acqua calda fino a 75 °C, con EWYS-4Z in combinazione con pompe di calore ad acqua a compressore monovite, eventualmente dotate di VFD e disponibili con varie opzioni di refrigerante (R-1234ze, R-513A, R-134a).
N. 10 Daikin on Site
L'unità EWYS-4Z è dotata di Daikin on Site, un sistema di monitoraggio remoto basato sul cloud che assicura il corretto funzionamento degli impianti di raffrescamento e riscaldamento.
Questo sistema remoto consente ai gestori delle strutture di identificare facilmente i problemi e di individuare le soluzioni migliori. La piattaforma permette di valutare i parametri in tempo reale, consentendo di regolare le impostazioni e di intervenire a distanza se necessario.
L'unità è dotata di modem e scheda GSM, per una connessione a Internet autonoma.
Applicazioni del prodotto

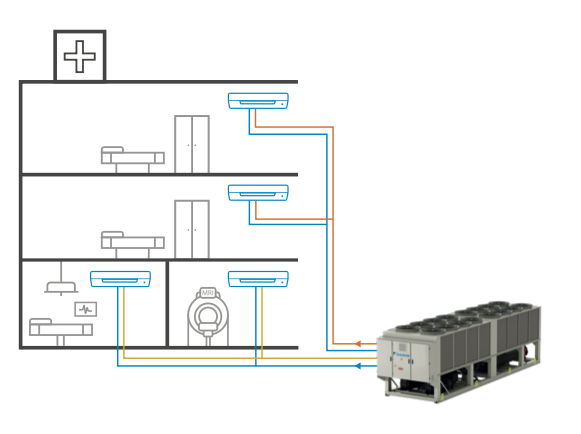

Raffreddamento + riscaldamento
Raffrescamento e riscaldamento di ambienti
- Riscaldamento centralizzato con necessità simultanea di raffrescamento. Le unità possono essere gestite in modalità master/slave fino a gruppi di 4 moduli per unità master
- Ospedali e uffici
- Sostituzione e nuovi edifici
- Apparecchi compatibili:
- Riscaldamento
- Radiatori (fino a 60 °C)
- Pavimenti radianti (30-35°C)
- Fan coil (45 °C)
- Raffrescamento
- Fan coil (7 °C)
- Riscaldamento

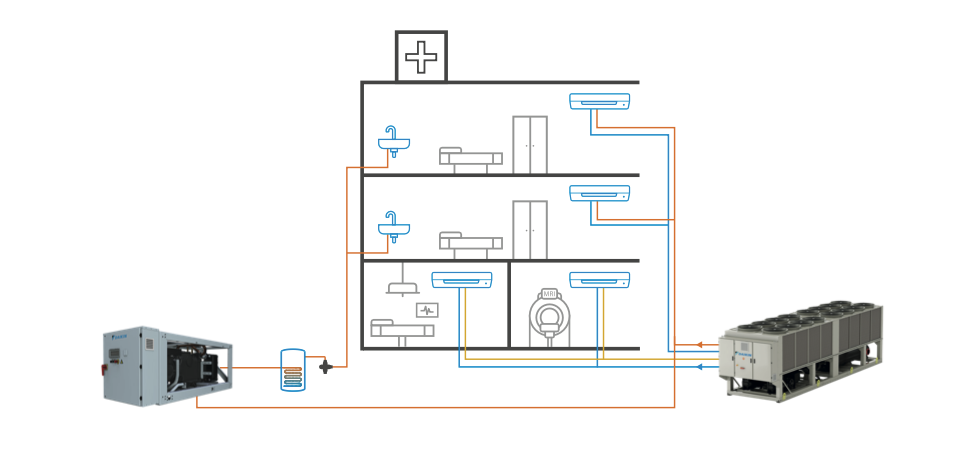

Raffrescamento + riscaldamento + acqua calda sanitaria
Raffrescamento e riscaldamento di ambienti + acqua calda sanitaria
- Riscaldamento centralizzato con necessità simultanea di raffrescamento. Le unità possono essere gestite in modalità master/slave fino a gruppi di 4 moduli per unità master
- Ospedali e uffici
- Sostituzione e nuovi edifici
- Apparecchi compatibili:
- Riscaldamento
- Radiatori (fino a 60 °C)
- Pavimenti radianti (30-35°C)
- Fan coil (45 °C)
- Raffrescamento
- Fan coil (7 °C)
- Riscaldamento
