Flexible Installationsmöglichkeiten für alle Arten von Projekten
Hoher Luftvolumenstrom
Der EC-Ventilator mit Drehzahlregelung sorgt in allen Konfigurationen für einen wirkungsvollen, gleichmäßigen Luftstrom von 4.000 m³/h bei nur minimalem Energieverbrauch.
Vier Plug-&-Play-Konfigurationen
Speziell auf VRV- und ERA-Systeme ausgelegt. Optionen für Frontgitter, Oberseitengitter, Luftkanalführung sowie Anschlüsse an der linken/rechten Seite verfügbar.
Einfache Installation des DX-Wärmetauschers
Expansionsventil EKEXVA250 und die Elektronikplatine EKEA bereits vormontiert. Z-Regelung vereinfacht Installation und Inbetriebnahme – ganz ohne Zusatzaufwand.
Kompatibel mit R410A und R32
Problemlos mit Systemen VRV IV+ (R410A), VRV 5 (R32) und ERA (R32) kombinierbar. Tightfit-Verbindungen für schnelle und dichte Kältemittelanschlüsse.
Geräuscharmer Betrieb
Außengerät mit Schallleistungspegel von nur 74 dB(A) und eine Drehzahlregelung der EC-Ventilatoren sorgen für einen leisen und gleichmäßigen Betrieb im Innenbereich.
Höchster Wohnkomfort
VRT-Technologie mit breitem Betriebsbereich – Heizen ab 10 °C BS. Der Madoka-Regler und die Z-Regelung ermöglichen eine präzise Regelung der Raumtemperatur.
Kleine Stellfläche
Bodenstehendes System (Höhe 1.950 mm) mit einem Sockel von 1.170 × 750 mm kann auch an Orten mit sehr niedriger Deckenhöhe aufgestellt werden – ideal für Nachrüstungen in sehr niedrige Räumlichkeiten.
Hoher Wirkungsgrad
SEER bis zu 7,30 und SCOP bis zu 4,50 in Kombination mit ERA-Außengerät. Eurovent-Zertifizierung des Betriebsverhaltens gibt volle Transparenz.
Problemlose Installation bei Nachrüstvorhaben
Auf schnelles Nachrüsten von Bestandsgebäuden ausgelegt. Einfaches Ausbauen und Umsetzen, Unterstützung von regeneriertem Kältemittel, das nach Loop by DAIKIN zertifiziert ist.
Die richtige Lösung für jede Örtlichkeit
Vom Einzelhandel bis zum Bildungswesen – Compact R kann auf den Bedarf an Lüftung unterschiedlichster gewerblicher Umgebungen konfiguriert werden und sorgt an Orten, an denen es darauf ankommt, für gesunde, angenehme Luft.
Büros
Fördern Sie die Produktivität der Raumnutzer: durch eine beständige, geregelte Raumluftqualität, ob in Großraumbüros oder in Einzelbüros.
Bildung
Eine hochwertige Filterung und die DCV(Demand Controlled Ventilation)-Funktion sorgen für eine Lüftung, die sich an die Raumbelegung anpasst und dadurch für ein gesundes Lernumfeld.
Einzelhandel
Dank kleiner Stellfläche passt das System in beengte Technikräume. Flexible Konfigurationen ermöglichen die Anpassung an unterschiedliche Raumbelegungen.
Gastfreundschaft
Dank der Möglichkeit zur Installation in den Innenbereich oder auf das Dach sowie des leisen und effizienten Betriebs eignet sich Compact R ideal für Hotels und Restaurants.
Drei Möglichkeiten, den Luftstrom zu lenken
Luftstromkonfigurationen

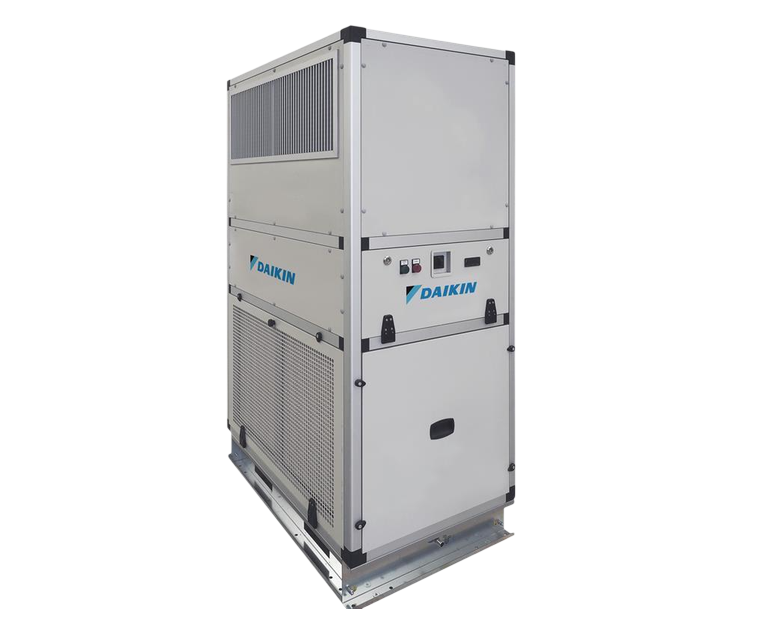

Serienmäßiges Frontgitter
Standardkonfiguration mit nach vorne gerichtetem, verstellbarem Luftausblasgitter. Ideal für offene Räume, in denen eine nach vorne gerichtete Luftverteilung erforderlich ist.

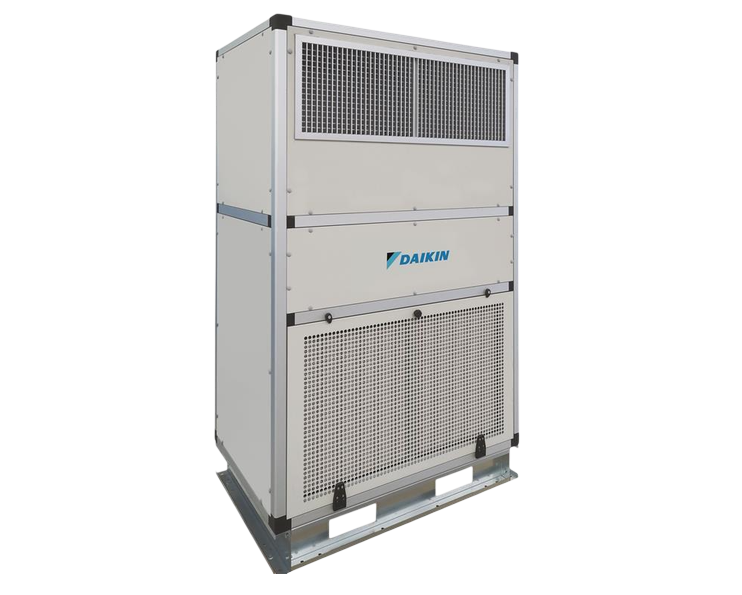

Serienmäßiges Oberseitengitter
Die Vorderblende und die Blende oben haben dieselben Abmessungen und können vor Ort vertauscht werden – dadurch wird das Luftausblasgitter nach oben versetzt, damit eine vertikale Luftverteilung gegeben ist.
Luftverteilung über Kanal
Wird die Blende oben an die Vorderseite umgesetzt, kann an die Oberseite ein Kanal angeschlossen werden. Ein maximaler statischer Druck von bis zu 500 Pa ermöglicht die Realisierung eines ausschließlich aus Kanälen bestehenden Luftverteilungssystems.
Kompatibilität mit VRV- und ERA-Wärmepumpen
VRV IV+
- RYYQ10U
- R410A · 10 PS · SEER 6,8 · SCOP 4,3
VRV 5
- RXYSQ10TY1
- R410A · 10 PS · SEER 6,3 · SCOP 4,1
VRV 5 Advanced
- RXYSA10A
- R32 · 10 PS · SEER 6,93 · SCOP 4,42
ERA
- ERA250AYF
- R32 · 10 PS · SEER 7,30 · SCOP 4,50
Technische Daten Innengerät auf einen Blick
| Parameter | Wert |
Ventilatortyp | EC (mit Drehzahlregelung) |
Nenn-Luftvolumenstrom (m³/h) | 4.000 |
Nenn-ESP (Pa) | 100 |
Maximaler ESP (Pa) | 500 |
Stromversorgung | 3-phasig + N + PE / 50 Hz / 380 V |
Luftfilter | ePM10 55% (M5) |
Abmessungen (H × B × T) (mm) | 1.950 × 1.170 × 750 |
Gewicht (kg) | 330 |
Betriebsbereich Heizen (°C TK) | 10–27 |
Betriebsbereich Kühlen (°C TK) | 20–35 |
Anschlüsse | Rechte Seite / Linke Seite |
Regler | BRC1H52W / S / K (separat zu beschaffen) |
