Une grande souplesse d'installation pour chaque projet
Débit d'air élevé
Le ventilateur EC à vitesse variable assure un débit d'air efficace et constant de 4 000 m³/h avec une consommation d'énergie minimale, quelle que soit la configuration.
Quatre configurations « Plug & Play »
Solution conçue exclusivement pour les systèmes VRV et ERA. Grille frontale, grille supérieure, version gainable et options de raccordement à gauche et à droite disponibles.
Installation facile du serpentin DX
La vanne de détente EKEXVA250 et la carte électronique EKEA sont livrées pré-montées. La commande Z simplifie l'installation et la mise en service dès la sortie de l'emballage.
Compatibilité avec le R410A et le R32
Fonctionnement parfait avec les systèmes VRV IV+ (R410A), VRV 5 (R32) et ERA (R32). Raccordements de tuyauterie de réfrigérant rapides et étanches avec les raccords Tightfit.
Faible niveau sonore
Des niveaux de puissance sonore s’abaissant jusqu’à 74 dB(A) sur l'unité extérieure, associés à un régulateur de vitesse de ventilateur EC, pour un fonctionnement fluide et silencieux à l'intérieur.
Hauts niveaux de confort
Technologie VRT avec une large plage de fonctionnement - chauffage à partir de 10 °C BS. Le dispositif de commande Madoka et la commande Z permettent une gestion précise de la température ambiante.

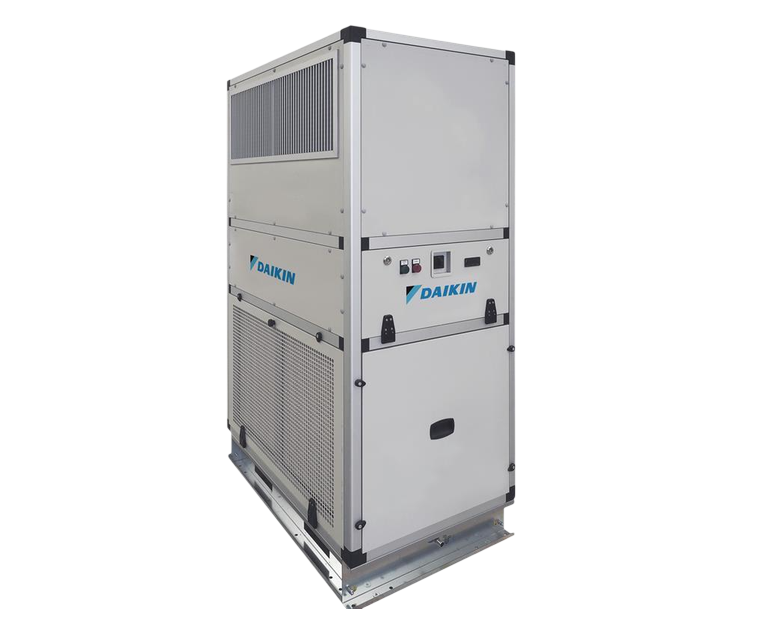

Encombrement compact
Modèle de type console carrossée (1 950 mm de hauteur) avec socle de 1 170 × 750 mm, permettant une installation dans les espaces sans place au plafond - solution idéale pour les projets de rénovation dans des locaux à faible hauteur sous plafond.
Haute efficacité
Coefficient SEER jusqu'à 7,30 et coefficient SCOP jusqu'à 4,50 en cas de combinaison avec une unité extérieure ERA. Performances certifiées Eurovent, pour une transparence totale.
Modernisation aisée
Système conçu pour permettre une mise à niveau rapide des bâtiments existants. Dépose et déplacement aisés, avec prise en charge du réfrigérant régénéré certifié « Loop by Daikin ».
La solution idéale pour tout espace
Depuis le commerce de détail jusqu’à l'éducation, le Compact R s'adapte aux besoins en ventilation de différents environnements commerciaux, en fournissant un air sain et agréable là où cela compte le plus.
Bureaux
Favorisez la productivité des occupants grâce à une qualité de l'air intérieur stable et contrôlée, tant dans les espaces ouverts que dans les bureaux individuels.
Éducation
Une filtration de haute qualité et la fonction de ventilation à la demande (DCV) garantissent des environnements d'apprentissage sains qui s'adaptent au nombre de personnes présentes dans la pièce.
Commerce de détail
L’encombrement compact du système convient aux locaux techniques exigus ; ses configurations flexibles s'adaptent à différentes charges d'occupation.
Hôtellerie
Grâce à ses possibilités d'installation à l’intérieur ou sur le toit et à son fonctionnement silencieux et efficace, le Compact R est la solution idéale pour les hôtels et les restaurants.
Trois orientations du flux d'air
Configurations du flux d’air

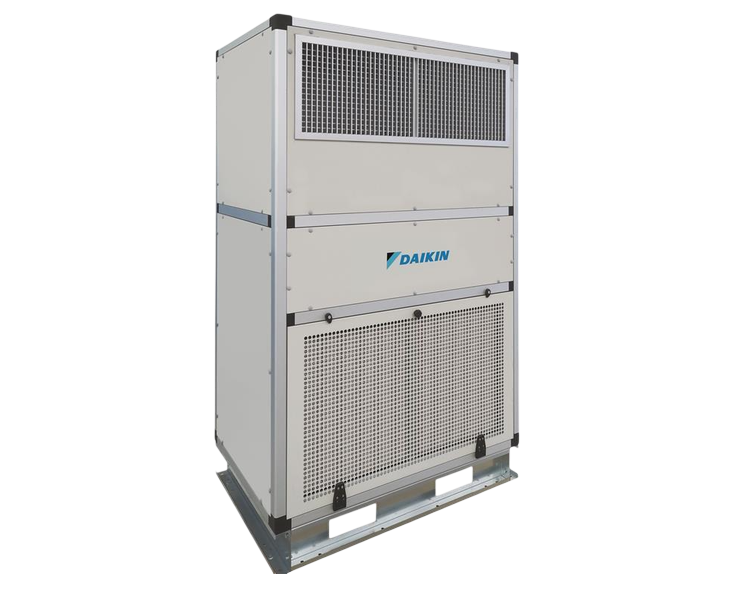

Grille frontale standard
Configuration par défaut avec grille d'alimentation frontale réglable. Solution idéale pour les grands espaces nécessitant une diffusion d'air vers l'avant.
Grille supérieure standard
Les panneaux avant et supérieur sont de taille identique et peuvent être interchangés sur place, ce qui permet de repositionner la grille d'alimentation vers le haut pour une diffusion verticale.
Évacuation par gaine
Le panneau supérieur situé à l'avant permet un gainage vers le haut. La PSE maximale de 500 Pa permet la compatibilité avec les systèmes gainables de distribution d'air.
Compatibilité avec les pompes à chaleur VRV et ERA
VRV IV+
- RYYQ10U
- R410A · 10 CV · SEER 6,8 · SCOP 4,3
VRV 5
- RXYSQ10TY1
- R410A · 10 CV · SEER 6,3 · SCOP 4,1
VRV 5 avancé
- RXYSA10A
- R32 · 10 CV · SEER 6,93 · SCOP 4,42
ERA
- ERA250AYF
- R32 · 10 CV · SEER 7,30 · SCOP 4,50
Aperçu des caractéristiques techniques de l'unité intérieure
| Paramètre | Valeur |
Type de ventilateur | EC (avec régulateur de vitesse) |
Débit d'air nominal (m³/h) | 4 000 |
PSE nominale (Pa) | 100 |
PSE maximale (Pa) | 500 |
Alimentation électrique | 3 phases + N + PE / 50 Hz / 380 V |
Filtre à air | ePM10 55 % (M5) |
Dimensions (H × L × P) (mm) | 1 950 × 1 170 × 750 |
Poids (kg) | 330 |
Plage de fonctionnement en mode chauffage (°C BS) | 10 - 27 |
Plage de fonctionnement en mode rafraîchissement (°C BS) | 20 - 35 |
Raccords | Côté droit / Côté gauche |
Contrôleur | BRC1H52W / S / K (vendu séparément) |
