Flessibilità di installazione per ogni progetto
Elevata portata d'aria
Il ventilatore a commutazione elettronica con regolazione della velocità garantisce una portata d'aria efficiente e costante di 4.000 m³/ora con un consumo energetico minimo in tutte le configurazioni.
Quattro configurazioni plug-and-play
Progettata esclusivamente per i sistemi VRV ed ERA. Sono disponibili le opzioni con griglia frontale, griglia superiore, versione canalizzabile e attacchi laterali sinistro/destro.
Installazione semplice della batteria a espansione diretta
La valvola di espansione EKEXVA250 e la scheda elettronica EKEA sono già pre-montate. Il sistema Z Control semplifica l'installazione e la messa in servizio fin dal primo utilizzo.
Compatibile con R410A e R32
È perfettamente compatibile con i sistemi VRV IV+ (R410A), VRV 5 (R32) ed ERA (R32). I raccordi Tightfit consentono collegamenti rapidi e a tenuta stagna per fluidi refrigeranti.
Funzionamento silenzioso
Livelli di potenza sonora a partire da soli 74 dB(A) sull'unità esterna, abbinati al controllo elettronico della velocità del ventilatore, per un funzionamento silenzioso e fluido dell'unità interna.
Massimi livelli di comfort
Tecnologia VRT con ampio campo di funzionamento: riscaldamento a partire da 10 °C BS. Il comando Madoka e il sistema Z Control consentono una gestione precisa della temperatura ambiente.

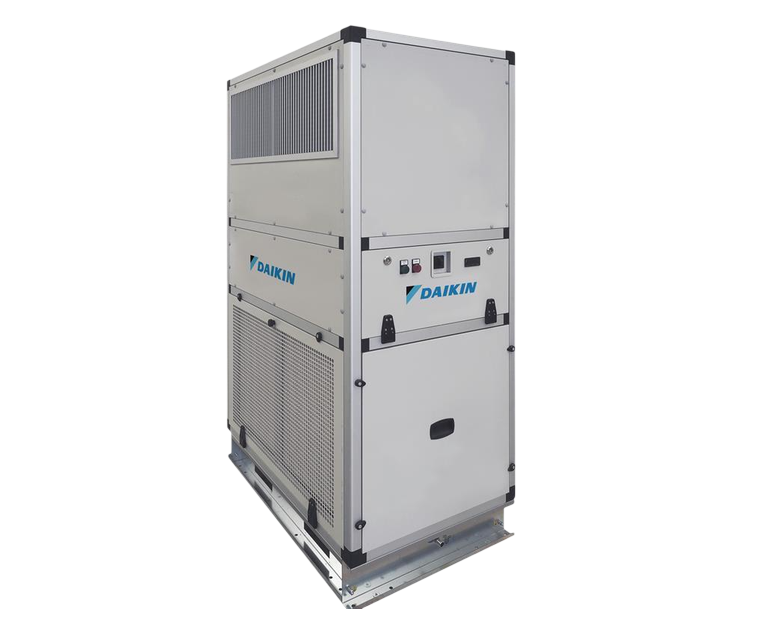

Ingombri ridotti
Il modello a pavimento (1.950 mm di altezza), con una base di 1.170 × 750 mm, consente l'installazione in ambienti in cui non è disponibile spazio nel controsoffitto, una caratteristica che lo rende ideale per interventi di ristrutturazione di ambienti ad altezza ridotta.
Alta efficienza
SEER fino a 7,30 e SCOP fino a 4,50 se abbinato a un'unità esterna ERA. Prestazioni certificate Eurovent per una trasparenza totale.
Facile aggiornamento di impianti esistenti
Ideale per interventi di retrofit rapidi su impianti esistenti Facile da smontare e riposizionare, compatibile con refrigerante rigenerato certificato Loop by Daikin.
La soluzione giusta per ogni ambiente
Dal settore retail a quello della formazione, l'unità Compact R si adatta alle esigenze di ventilazione dei più svariati ambienti commerciali, garantendo aria sana e comfort proprio dove serve di più.
Uffici
Migliora la produttività degli occupanti grazie a una qualità dell’aria interna stabile e controllata, sia in locali open space che in piccoli uffici.
Formazione
Un sistema di filtrazione di alta qualità con ventilazione a portata controllata in funzione della domanda (DCV) garantiscono ambienti formativi salubri che si adattano al numero di persone presenti nella stanza.
Punti vendita
Gli ingombri ridotti lo rendono ideale per locali tecnici con spazi limitati, mentre le configurazioni flessibili ne consentono l'uso con vari livelli di occupazione degli ambienti.
Strutture ricettive
Le opzioni di installazione al chiuso o sul tetto e il funzionamento silenzioso ed efficiente rendono il modello Compact R la soluzione ideale per hotel e ristoranti.
Tre possibili orientamenti per il flusso d'aria
Configurazioni del flusso d'aria

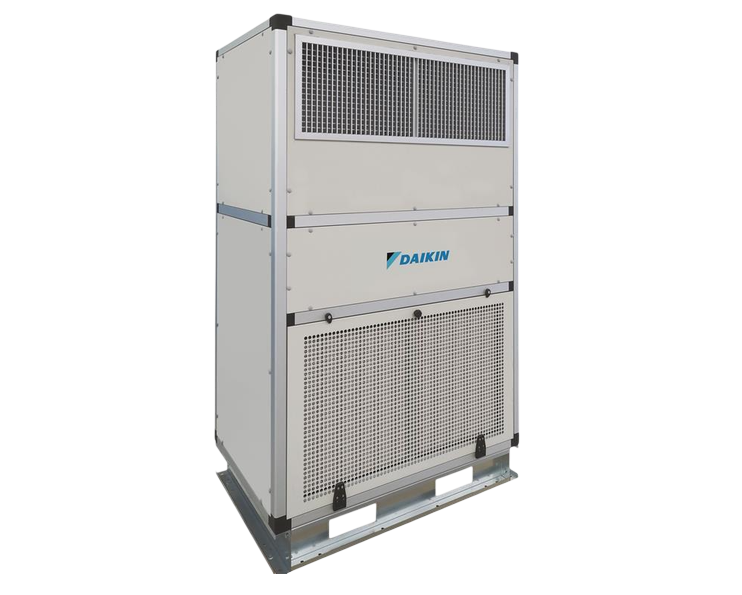

Griglie frontale standard
Configurazione standard con griglia di mandata frontale regolabile. Ideale per ambienti open space che richiedono una distribuzione dell'aria dal lato anteriore.
Griglia superiore di serie
La pannellatura anteriore è delle stesse dimensioni di quella superiore, quindi possono essere scambiate sul posto per riposizionare la griglia di mandata nella parte superiore.
Mandata canalizzabile
La pannellatura superiore può essere montata anteriormente, in modo da collegare una canalizzazione per la mandata verso l'alto. La prevalenza massima fino a 500 Pa consente l'uso di sistemi di distribuzione dell'aria completamente canalizzati.
Compatibilità con pompe di calore VRV ed ERA
VRV IV+
- RYYQ10U
- R410A · 10 HP · SEER 6.8 · SCOP 4.3
VRV 5
- RXYSQ10TY1
- R410A · 10 HP · SEER 6.3 · SCOP 4.1
VRV 5 Advanced
- RXYSA10A
- R32 · 10 HP · SEER 6.93 · SCOP 4.42
ERA
- ERA250AYF
- R32 · 10 HP · SEER 7.30 · SCOP 4.50
Specifiche tecniche dell'unità interna a colpo d'occhio
| Parametro | Valore |
Tipo di ventilatore | A commutazione elettronica (con regolazione della velocità) |
Portata d'aria nominale (m³/ora) | 4.000 |
Prevalenza nominale (Pa) | 100 |
Prevalenza massima (Pa) | 500 |
Alimentazione | Trifase + N + PE / 50 Hz / 380 V |
Filtro aria | ePM10 55% (M5) |
Dimensioni (A × L × P) (mm) | 1950 × 1170 × 750 |
Peso (kg) | 330 |
Campo di funzionamento in riscaldamento (°C BS) | 10 - 27 |
Campo di funzionamento in raffrescamento (°C BS) | 20 - 35 |
Collegamenti | Lato destro / Lato sinistro |
Dispositivo di controllo | BRC1H52W / S / K (venduto separatamente) |
